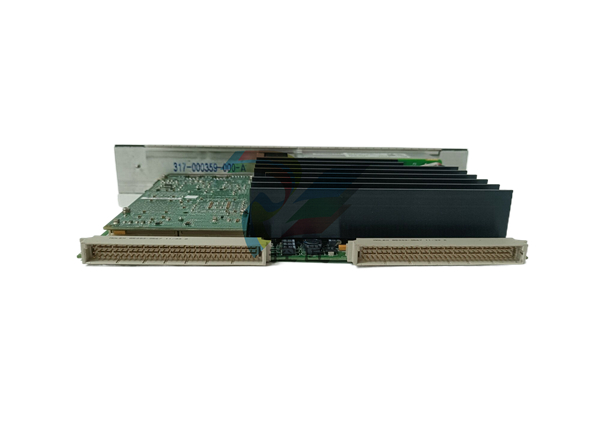

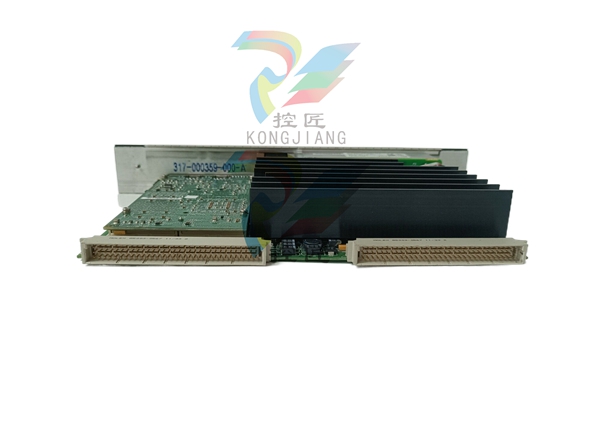

GE IC698CPE030-GJ 中央处理器
GE IC698CPE030-GJ 中央处理器
描述
IC698CPE030 是可编程自动化控制器 (PAC) PACSystem RX7i 中最先进的中央处理器 (CPU)。该 CPU 专为满足现代工业的自动化、连接和集成要求而设计。它以前由通用电气智能平台（GE IP）生产，但最近被艾默生自动化收购后，PACSystem RX7i 现在成为后者的一部分。IC698CPE030 处理器安装了计算机级微处理器，即频率为 600MHz 的 Pentium-M 微处理器，带有 64 MB 用户内存和 64 MB 用户闪存。它的布尔运算速度为每 1000 个布尔触点/线圈 0.069 毫秒。
该 CPU 最多可容纳 32 K 位离散 I/O 和 32 K 字模拟 I/O。该 CPU 最多可下载 512 个程序块，每个程序块的最大内存为 128 KB。IC698CPE030 还有两（2）个以太网通信端口，能够自动感应网络传输速度，并可配置为半双工和全双工工作模式。用户可通过这些以太网端口访问内置的网络服务器和文件传输协议（FTP）功能，从而远程监控和配置处理器。除内置以太网端口外，该 CPU 还有一 (1) 个 RS232 端口、一 (1) 个 RS485 端口和一 (1) 个站管理器端口。这些通信接口支持基于以太网通信的 SRTP、Modbus TCP Server 和 Client、Ethernet Global Data (EGD)，以及用于串行通信的 Modbus RTU Slave、SNP 和 Serial I/O。
规格
品牌：GE Fanuc
系列：PACSystem RX7i
制造商：GE Fanuc
产品编号：IC698CPE030
产品描述：中央处理器
产品描述：Rx7i PACsystem CPU
通信端口：两 (2) 个以太网通信端口；一 (1) 个 RS232 端口；一 (1) 个 RS485 端口和一 (1) 个站管理器端口
应用：Rx7i PLC 系统
随机存取存储器 (RAM)：64 MB
工作电压：+5、+15、-12 伏直流
闪存：64 MB
额定电流：3.4 安培
分立 I/O 存储器：32 K
微处理器：600 MHz 奔腾 M
模拟 I/O 存储器：32 K 字
CPU 内存：64 兆字节
兼容内存：SRAM、闪存
用户内存：64 兆字节
处理器速度：600 MHz
最大程序块：512 程序块
处理器类型：Pentium M 微处理器
支持的操作：浮点运算
浮点运算：支持
编程语言：C、梯形图、结构化文本和功能块图
以太网数据速率：10Mb/秒和 100Mb/ 秒
内置端口：2 个串行端口（RS-232、RS-485） 1 个以太网端口（自动 10/100、RJ45）
FTP / Web 服务器：支持；最多 16 个连接
支持的协议：以太网： SRTP、Modbus TCP 服务器和客户端、以太网全局数据 (EGD)；串行： 串行：Modbus RTU 从站，SNP，串行 I/O。
配置：Proficy Machine Edition Logic Developer PLC 4.0 或更高版本
位置：Rx7i 机架
产品概述
GE IC698CPE030-GJ 是一款基于先进技术的中央处理器，旨在满足工业自动化系统对高性能、可靠性和集成性的要求。它适用于作为工业自动化和控制系统核心组件之一的 RX7i PACSystem（可编程自动化控制系统）。
主要特点
高性能：
配备高性能微处理器（如 Pentium-M），具有快速数据处理能力和应用程序执行速度。
支持大容量内存（如 64MB 用户内存和闪存），可存储大量程序和数据。
可靠性高：
采用先进的制造工艺和高质量的元器件，确保产品的稳定性和可靠性。
支持自动诊断和故障检测功能，可及时发现和处理潜在问题。
易于扩展和升级：
支持模块化设计，可根据应用需求添加不同模块和扩展功能。
易于兼容最新技术和行业应用要求，方便升级和更新。
丰富的通信接口：
提供以太网端口、USB 端口、串行端口等多种通信接口，支持多种通信协议（如 Modbus、Profibus 等），方便与其他设备进行数据交换和通信。
配备双嵌入式以太网端口，支持高速数据传输和远程监控。
用户友好的操作界面：
提供直观的操作界面和丰富的故障排除功能，方便用户对设备进行配置、监控和维护。
支持在线编程和远程访问，提高了工作效率和灵活性。
应用领域
GE IC698CPE030-GJ CPU 主要应用于工业自动化领域，包括但不限于
制造业： 在生产线自动化控制系统中，用于处理复杂的控制逻辑和数据采集任务。
能源行业：在电力、石油、天然气等行业的自动化监控系统中，用于实现远程监控功能。
交通运输：在铁路、公路、航空等交通运输领域的自动化控制系统中，用于信号控制、车辆调度等。
技术规格
处理器类型 Pentium-M 微处理器（部分资料中提到 600MHz，但不同版本或更新可能会有规格变化）。
内存容量：64MB 用户内存和闪存（具体规格可能因产品版本而异）。
通信接口： 以太网端口、USB 端口、串行端口（包括 RS-485、RS-232 等）。
可扩展性： 支持模块化设计，可根据需要扩展 I/O 点和其他功能。
工作温度：通常在 0~60℃ 范围内（具体可能因产品版本和安装环境而异）。
尺寸和重量： 具体尺寸和重量可能因产品版本和制造商而异，但通常符合工业自动化设备的标准尺寸和重量范围。
维护和更换
日常维护： 应定期检查 CPU 的运行状态和指示灯的状态，以确保设备工作正常。
更换电池： CPU 的电池用于维护程序和数据存储，并在断电时运行日历时钟。因此，应定期更换锂电池组（如 IC698ACC701），以避免记忆丢失。
注意事项
在购买和使用 GE IC698CPE030-GJ CPU 时，请确保从正规渠道和合格供应商处购买，并遵守制造商的安装和操作说明。
在执行任何维护或更换操作前，请确保电源已断开，并已采取适当的安全措施。
如有任何疑问或需要进一步的技术支持，请联系制造商或授权服务提供商。
