GE Multilin 750/760 馈电保护系统
GE Multilin 750/760 馈电保护系统
馈电保护系统

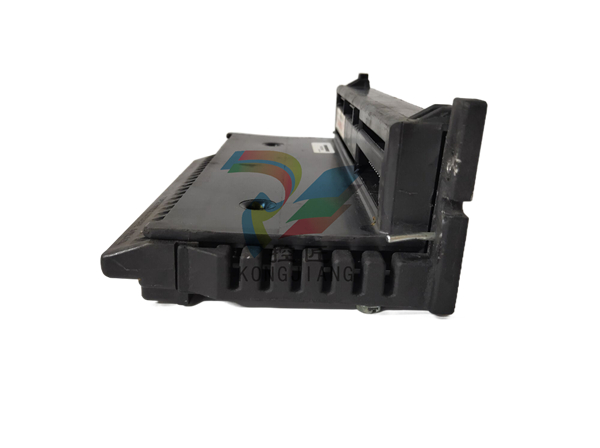

750/760 馈电保护系统是一种数字式继电器，用于配电馈线的管理、一级保护和控制。该继电器使用方便，可为馈线提供全面的保护功能，并为母线、变压器和输电线路提供后备保护，结构简单，产品生命周期成本低。
主要优点
- 易于使用的馈电保护系统，由行业领先的软件工具套件提供支持
- 精确的内置计量功能 - 无需辅助计量装置并降低成本
- 提高辅助设备的正常运行时间 - I/O 监控
- 减少故障排除时间和维护成本 - IRIG-B 时间同步、事件报告、波形捕捉、数据记录器
- 最大限度缩短更换时间 - 抽屉式结构
- 简化测试 - 内置模拟功能
- 经济高效地获取信息。支持 DNP 和 Modbus 等行业协议。包括一个可选的 10MB 以太网端口，用于系统集成 - 完整的资产监控 - 模拟输入/输出，包括需求和能源在内的全面计量
- 领先技术 - 用于产品现场升级的闪存
- 延长使用寿命 - 可选配保形涂层，用于化学腐蚀和潮湿环境
- 全球通用，确保符合国际规范和标准
应用
- 为牢固接地、高阻抗接地或谐振（彼得森线圈）接地系统的配电馈线提供初级保护和控制
- 母线闭锁/联锁方案
- 用于缓解弧闪的高速故障检测
- 甩负荷方案（总线转移方案应用）
- 基于电压和频率要素的甩负荷方案
- 输电线路、馈线和变压器的后备保护
- 分布式发电 (DG) 互联保护
时间和瞬时过流
750/760 有两个相位 TOC 元件，每个相位都有电平检测器。750/760 还有两个过流元件，通常用于初级和后备保护。每个 TOC 元件都具有以下可编程特性：
- 用于跳闸、报警或控制的拾取电流电平
- 可选择 15 种曲线形状（包括 FlexCurves）和曲线倍增器
- 瞬时或线性复位时间特性
- 电压限制
频率保护
750/760 提供使用电压或频率技术提高网络（电网）稳定性的功能。在保护发电机和其他频率敏感型电力设备时，还可提供后备保护并直接跳闸断路器。
- 2 个欠频元件 (81U)
- 2 个过频元件 (81O)
- 频率衰减 4 个 df/dt 元件 (59/81)
- 2 个欠压元件
设备管理
继电器具有以下综合功能，可用于管理主断路器：
- 跟踪操作次数的跳闸计数器
- 用于维护的每相断路器触点磨损计算
- 断路器故障检测
- 跳闸线圈监控
