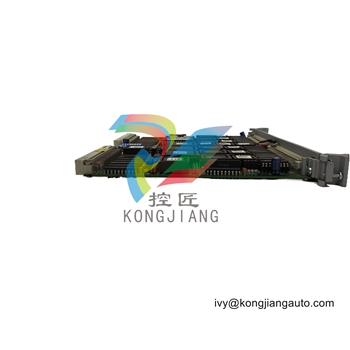

GE IC697BEM731/734 总线扩展模块
GE IC697BEM731/734 总线扩展模块
功能
IC66* 总线控制器（GBC/NBC）为单通道控制器。它占用一个 IC66* PLC 插槽。总线控制器通过 MSDOS 或 Windows 编程软件配置器功能进行配置。总线控制器对 IC66* 输入/输出块进行异步扫描，每次扫描通过 IC697 PLC 机架背板向 CPU 传输一次 I/O 数据。
总线控制器还支持由 PLC CPU 通信服务请求启动的定向通信。此外，还可将其配置为执行全局通信。总线控制器报告的故障由 PLC 报警处理器功能管理，该功能会在表格中对故障进行时间标记和排队。
规格
每个通道 30 个故障点
IC66* （IC660 或 IC661）输入/输出诊断功能
支持冗余模块、电缆和 CPU
全球通信
手持监控端口
IC66* 局域网通信
CPU 软配置
通过 IC697 PLC 报警处理器功能增强操作性
安装
在未参考相关 PLC 安装手册的情况下，请勿尝试安装。
确保机架电源关闭。
安装在机架上。
接通电源。
模块应开机，顶部 LED 指示灯闪烁约 5 秒钟。诊断成功后，顶部 LED 灯保持亮起。当 CPU 接收到模块的有效配置并验证了 IC66* I/O 总线的运行时，中间的 LED 灯亮起。底部 LED 灯在任何情况下都处于关闭状态。

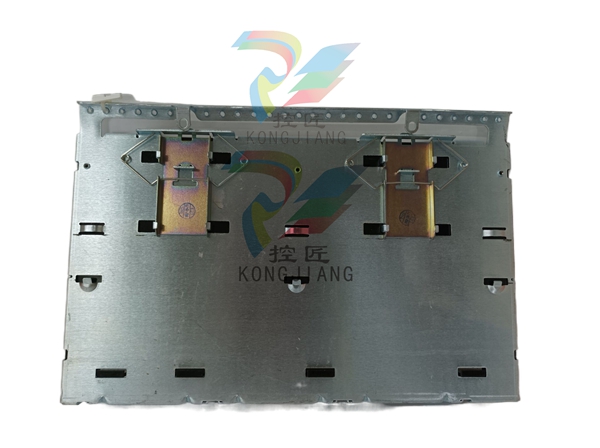

拆卸模块
从机架插槽中重新拆卸模块时，应遵循以下说明。
用拇指紧紧抓住板盖的顶部和底部，用手指紧紧抓住板盖背面的塑料夹。
用手指捏住盖子背面的机架夹，使夹子脱离机架导轨，然后用力拉电路板，将其从背板连接器上取下。
沿卡导轨滑动电路板，将其从机架上取下。
通信窗口 总线控制器可通过通信窗口使用以下命令与 CPU 通信：
1 脉冲测试输出
2 读取配置
3 写入配置
4 读取诊断信息
5 清除电路故障
6 清除所有电路故障
7 分配监控器
8 启用/禁用全局输出
9 启用/禁用数据
10 切换 BSM
11 读设备
12 写设备
13 删除数据报
14 发送数据报
15 请求数据报回复
