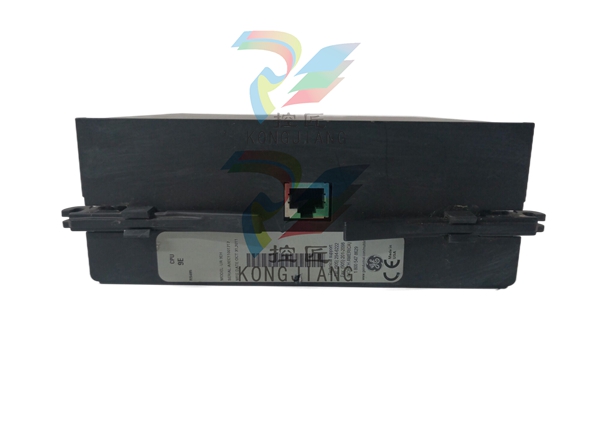

GE IC687BEM742 可编程控制器
GE IC687BEM742 可编程控制器
规格
FIP 或 World FIP I/O 串行总线与 IC697 PLC 的接口
安装在 VME 集成机架上；有 2 兆内存和 2 兆闪存
每个 PLC 系统有四个 FIP 总线控制器
两个 FIP 总线通道提供冗余总线功能
RS-485 串行端口可连接到 PC，便于系统内固件升级（无需更改 PROMS）
按钮用于复位总线控制器并使总线控制器接受升级
由 PLC 报警处理器管理 FIP 总线故障 功能
六个 LED 状态指示灯
软件配置（无需设置 DIP 开关或跳线
功能
该 FIP 总线控制器 (FBC) 是一个双通道总线控制器，在 IC697 PLC VME 集成机架上占用一个半插槽。FBC 使用基于 MS-DOS 或 Windows 的编程软件进行配置。总线控制器对 FIP 总线上的 I/O 设备进行异步扫描，每次扫描向 CPU 传输一次 I/O 数据。IC697 PLC 系统中最多可包含 31 个任意类型的总线控制器。在 31 个总线控制器中，最多可以有 4 个是 FIP 总线控制器。FIP 总线可用于
通过远程 I/O 扫描仪模块与总线连接的 IC693 I/O 机架（Remote Drops）。每个远程模块可包括离散和模拟 I/O 模块的任意组合。
现场控制站，通过 FIP 总线接口单元 (BIU) 与总线连接的现场控制 I/O 模块。
安装 FIP 总线控制器
在未参阅适用的《可编程控制器安装手册》和《FIP 总线控制器用户手册》之前，请勿尝试安装。
确保机架电源关闭。
将 FIP 总线控制器放置在 VME Integrator 机架的预定插槽位置。
将 FIP 总线控制器滑入卡导轨，直至与机架背板上的连接器对齐。
将模块推入连接器，直到卡入机架导轨。确保电路板在连接器中正确就位。拧紧螺钉，将模块固定到位。 现在可以将总线连接到模块前面的连接器。
FIP 总线扫描
FIP 总线扫描（也称为宏周期）由一组固定的操作组成，只要 FIP 总线控制器的运行 LED 指示灯亮起，这些操作就会重复进行。宏周期的长度一经配置就不会改变。因此，总线扫描是固定的。
在总线扫描期间，FIP 总线控制器会
向每个设备广播所有输出数据。
独立测试是否存在任何远程设备（可选）。
允许任何第三方设备广播任何非周期性 I/O 数据，但仅限于配置的最长时间（可选）。
允许任何设备传输任何信息，但只能在配置的最长时间内传输。
接收来自每个 IC6** 设备的诊断信息。
接收每个设备发送的所有输入数据。
