GE IC660BBA025 电流源模拟输出块
GE IC660BBA025 电流源模拟输出块
描述

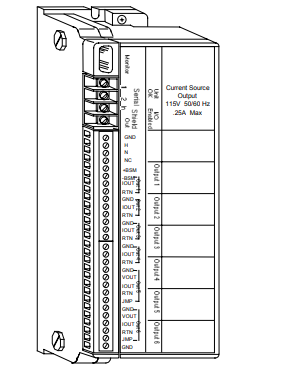

电流源模拟输出块有 6 个输出电路，用于接受 4 至 20mA 信号的设备。输出端 5 和 6 也可用于电压应用。有两种电流源模拟输出块可供选择： 115 VAC 电流源模拟输出块 (IC66*BBA105) 24/48 VDC 电流源模拟输出块 (IC66*BBA025) 除电源外，这些块完全相同。
功能
模块功能包括
六个 4 至 20 mA 模拟输出电路
操作时无需校准
可通过软件配置
高级诊断功能
专用总线开关模块控制
这些模块为所有电路供电；4-20mA 信号无需单独供电。每个输出端为 4-20mA 电流环路提供电源和控制。该电源与模块的其他部分隔离。输出和 BSM 电路在电气上是共用的。25°C 时的输出精度为 0.15%。输出分辨率为 6µA。
该模块有一个专用数字输出，可用于驱动总线开关模块（仅限 IC66*BSM012）。输出和 BSM 电路在电气上是共通的。
这些块的可配置功能包括
输出保持最后状态或默认状态
电路缩放至工程单位值
输出反馈检查和反馈时间
CPU 冗余
可逐个电路启用或禁用故障报告。这些模块自动执行以下诊断检查：
输出超量程和欠量程
输出反馈
安装说明
仔细检查所有运输容器是否损坏。如果有任何设备损坏，请立即通知送货服务。保存损坏的装运容器，以便送货服务人员检查。打开设备包装后，记录所有序列号。保存好装运容器和包装材料，以备运输或装运系统的任何部分。
模块安装
Genius I/O 块被视为 “开放式设备”，因此必须安装在保护罩内。它们应安装在清洁、无空气污染物的区域。应有足够的冷却气流。模块可以正面朝上安装，也可以反面朝上安装。模块之间至少留出 2 英寸的空间。钻两个 8-32 螺栓或螺栓孔来安装模块。调整模块的位置，使上下法兰上的凹槽与安装孔对齐。使用 8-32 螺钉安装模块。使用星形垫圈提供接地完整性。
输出规格
25° C 时的输出精度：满刻度读数的 0.15
输出分辨率：6µA
输出更新频率：25 毫秒
量程：< 4mA 至 20mA
超范围容量：0mA 至 24mA
输出诊断：欠量程、超量程、反馈错误
热漂移（从 25°C 开始）：典型值为每摄氏度 35 PPM
环境规格
工作温度：0° C 至 +60°C (+32° 至 +140° F)
存储温度：-40° 至 +100°C （-40° 至 +212° F）
湿度：5% 至 95%（无冷凝）
