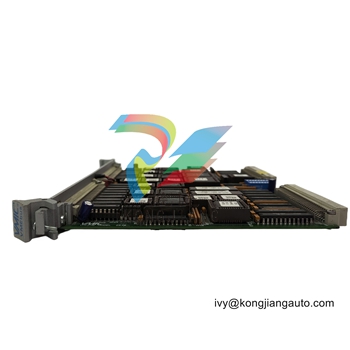

GE VMIVME-4941 四通道同步/旋转变数字转换器
GE VMIVME-4941 四通道同步/旋转变数字转换器
简介
VMIVME-4941 是一款四通道同步/旋转变数字转换器，专为现代高性能商业和工业控制系统而设计。其应用包括电机控制、雷达天线位置信息、数控机床工具、机器人轴控制和过程控制。VMIVME-4941 采用四个多功能的先进同步或旋转变数字转换器，具有可编程的分辨率和带宽。 通过编程可选择 10、12、14 或 16 位分辨率，并提供精度为两分钟 +1 LSB（+4 LSB 差分线性度）的选项。分辨率编程结合了 10 位转换器的高跟踪速率和 16 位转换器的精度。四路旋转变压器数字转换器板具有功能测试能力，可对所有旋转变压器混合模块和 VMEbus 控制逻辑进行操作验证。用户可通过 P2 VMEbus 扩展连接器提供输入旋转变压器测试信号，以进行电路板测试。前面板故障 LED 灯在开机时亮起，诊断成功后可通过程序控制熄灭。前面板状态指示灯还可显示信号丢失和错误故障级别。
规格
- 四 S/D 或 R/D 转换器（单通道选项）
- 旋转变压器的跟踪速率最低可达 800 rps（48,000 rpm），同步器可达 160 rps
- 软件可编程分辨率（10 位、12 位、14 位或 16 位） - 软件可编程带宽（530 赫兹、130 赫兹）
- 每个通道 16 位螺距计数器
- 8 位、16 位或 32 位数据传输
- 参考频率从 360 Hz（低带宽）到 6 kHz（用于旋转变压器
- 精度可达 ±2.3 弧分（可选）
- 双欧洲卡外形尺寸
- 旋转变压器输入选项的功能内置测试能力
- LED 指示信号存在、误差超过 65 位和电路板故障
前面板故障指示灯
如果在电路板诊断测试期间出现错误条件，可使用软件控制的 LED 来直观地显示故障。该 LED 在上电复位时点亮，并可在程序控制下熄灭。
内置测试（仅限旋转变压器选件）
需要用户在 P2 连接器上提供旋转变压器输入，以进行环回测试。环回测试仅适用于单端信号输入操作。请注意，11.8 V 信号输入选件可通过跳线以直接输入模式运行。此外，还提供状态 LED 指示灯，用于显示每个通道的信号丢失和误差电平。环回测试的精度有限（20 LSB），因为在内置测试操作期间，所有四个通道都使用通道零解析器模块的内部直流参考电压。
功能特性
VME 总线访问： 地址修改器位经过解码，支持非特权短 I/O 和监督短 I/O 访问（可通过开关选择）。
寄存器寻址： S/R 数据（16 位）和间距计数器（16 位）可作为一个 32 位双字来读取。所有寄存器也可作为 16 位字或 8 位字节访问。
电路板配置
电路板地址： 电路板的物理地址由 11 位 DIP 开关的设置决定。 VMEbus 地址线 A05 至 A15 将被解码，用于选择电路板。
A15 至 A5：通过 DIP 开关选择
A4 至 A0：用于选择寄存器
同步输入
参考电压输入： 4 至 130 VRMS
参考输入阻抗：标称 110 k，最小 100 K，单端
物理/环境
温度范围：0 至 +55 ˚C 0 至 +55 ˚C，工作 -20 至 +85 ˚C，存储
相对湿度范围：20% 至 80%，无冷凝
电源要求： +5 V，2 A ±15 V（5% 容差），100 mA1
