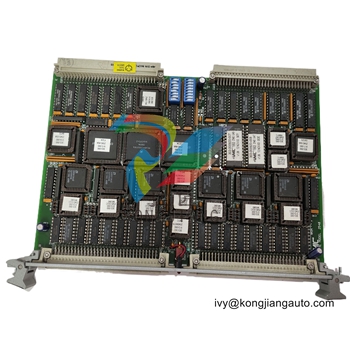

GE VMIVME-2536 32 通道光耦合数字 I/O 板
GE VMIVME-2536 32 通道光耦合数字 I/O 板
特点
- 32 个光学耦合输出
- 32 个光耦合输入
- 高隔离电位
- 1 千伏持续电压
- 35kV 脉冲
- 8 位、16 位、32 位数据传输
- 标准数据或短 I/O 寻址 A16 或 A24
- 电压感应或触点感应输入
- 输入范围为 5 至 125VDC
- 300mA 灌电流输出
-输入和输出均支持内置测试
- 最大输出电压 50V
功能特性
电路板功能： 该电路板有 32 个光耦合输入和 32 个光耦合输出。输出和输入均具有内置测试功能，可为 VME 背板提供持续 1kV 的系统隔离。
内置测试： VMIVME-2536 支持在线和离线内置测试 (BIT)。通过设置控制和状态寄存器 (CSR) 中的一个位，输入端将进入测试模式。在测试模式下，通过输入端口读取放置在板载测试寄存器中的数据，而不是现场数据。测试寄存器的地址与输入数据端口的地址相同，因此只需对输入数据端口进行写入和读取即可实现测试。输出数据寄存器的内容可随时读取，从而支持在线测试。通过设置 CSR 中的一个位，输出可进入离线测试模式。在离线测试模式下，所有集电极开路输出均被禁用。然后可以向输出寄存器写入或从输出寄存器读取数据模式，以进行测试，而不会影响输出。
输入特性
输入配置： 输入可以是电压检测或触点检测。电压检测或触点检测可按字节边界设置。对于接触感应，必须安装用户提供的 SIP 电阻器。外部电压或内部 VME +5V 可在字节边界上跳线选择，以便为触点检测模式供电。请注意，VME +5V 仅适用于 5V 输入选项。
输入电压选项： 输入电压范围是制造选项。可用范围为 5、12、24、28、48 和 125V。更多详细信息请参见表 1 至表 5，并请参阅 "订购选项"。
输入隔离： 最小 10MΩ
触点消抖： 用户可编程消抖。 消抖时间为 0、.256、.512、1.024、2.048、4.096、8.192 和 16.384ms。重置时去抖默认为 0。
输出特性
输出配置： 输出为光隔离集电极开路。用户可在字节边界安装上拉电阻。可在字节边界上跳线选择外部电压或内部 VME +5V 电压，为上拉电阻供电。
输出漏电流：在 VCE = 50V 和 TA = 60°C 时最大为 500μA
输出电压：最大 50V
物理/环境规格
尺寸 6U (4HP) 单插槽欧卡外形尺寸
高度：9.2 英寸（233.4 毫米）
深度：6.3 英寸（160 毫米）
厚度：0.8 英寸（20.3 毫米）
温度：工作温度 0 至 +60°C
存储：-55 至 +85°C
湿度：20% 至 80%，无冷凝
电源要求 +5VDC，2.65A
