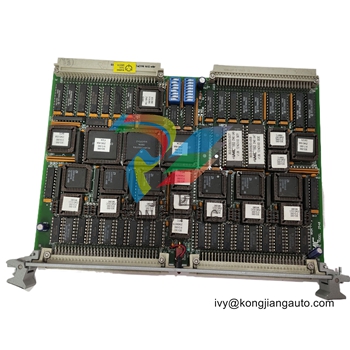

GE VMIVME-1111 带内置测试的 64 位高压数字输入板
GE VMIVME-1111 带内置测试的 64 位高压数字输入板
功能
- 64 位差分或高压数字输入
- 每组 32 个输入可通过跳线选择来监控：触点闭合、电压源、电流下沉或差分信号
- 开路提供逻辑零或（可跳线选择）逻辑一
- 输入滤波器选项
- 用于故障检测和隔离的板载内置测试逻辑
- 带故障 LED 的前面板
- 用户可选输入电压阈值（1.25 至 66V）
- 可选差分线路接收器提供 ± 7V 抗噪能力
- 8 位、16 位或 32 位数据传输
- 双欧洲卡外形尺寸
- 高可靠性 DIN 型 I/O 连接器
- 与 GE Fanuc Embedded Systems 的智能 I/O 控制器系列（901x 和 906x 系列）兼容
- 开机替换选项
- 软件与 VMIVME-1110 兼容
环境规格
电源要求：+5V，典型值 1.4A，最大值 2.0A
冷却：强制空气对流
温度：工作温度 0 至 55°C，存储温度 -20 至 85°C
湿度：20% 至 80%，无冷凝
平均无故障时间：联系工厂
功能特性
兼容性：兼容 VMEbus 规范。双高外形尺寸。
输入连接器类型 双 64 针连接器 - DIN 41612
输入/输出组织： 八个输入端口；八位宽。可寻址到短监控和/或短非特权 I/O 映射内的任何地址。控制和状态寄存器（CSR）地址可独立选择。
寻址方案： 八个端口可分别以 8、16 或 32 位边界寻址。一个 CSR 可按 8 位边界寻址。13 个跳线提供无限制的短数据 I/O 地址映射选择。
差分信号输入特性： 共模输入电压范围：-30 至 +66V。共模输入电压范围：-7 至 +12V，输入灵敏度为 ± 100mV。高输入阻抗（33kΩ）。
单端信号输入特性： 高输入阻抗（33kΩ）。整个 66V 范围内的阈值精度为 1%（典型值）。典型单端信号调节电子线路请参见图 3。
信号调节输入滤波器终端器选项： 电路板可订购输入信号滤波电路。对于差分输入，该电路由一个串联电阻和电容组成，横跨信号输入端。对于单端输入，该电路提供一个输入消抖滤波器，其时间常数由用户选择。
