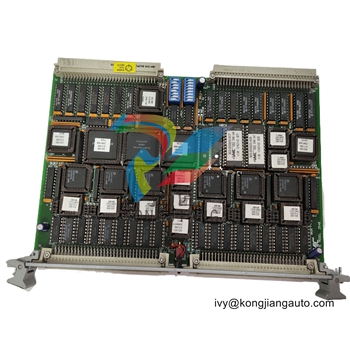

GE VMIVME-7700 超低电压 Intel® Celeron® VME 总线
GE VMIVME-7700 超低电压 Intel® Celeron® VME 总线
微处理器
- VMIVME-7700 采用英特尔超低电压赛扬处理器。 增强型赛扬处理器具有 256 KB 的片上二级缓存。µFCBGA 封装处理器的散热特性非常适合嵌入式系统在较宽的温度范围内运行。
内存
- VMIVME-7700 接受一个 144 针 SODIMM PC100 模块，最大内存配置为 512 MB。
视频图形控制器
- VMIVME-7700 的内部 815E AGP 图形控制器支持高分辨率图形和多媒体质量视频。功能齐全的集成式 2D/3D 图形加速器提供像素处理和渲染功能，支持高达 1600 x 1200 的显示分辨率。视频输出通过前面板提供。
紧凑型闪存
- VMIVME-7700 的组件上有一个 CompactFlash 插槽。CompactFlash 可通过 BIOS 启动设备设置配置为启动设备。作为订购选件，CompactFlash 最高可提供 1 GB 的存储空间。
远程以太网启动
- VMIVME-7700 采用扩展 ROM BIOS，可从网络服务器启动处理器。该设备支持 PXE 和各种网络启动协议，包括 BOOTP 和 DHCP (TCP/IP)。
通用串行总线（USB）
- VMIVME-7700 为 USB 提供前面板双连接集线器主机控制器。支持的 USB 功能包括：等时数据传输、异步消息传递、外设自识别和配置以及动态（热）连接。
串行端口
- VMIVME-7700 提供两个兼容 16550 的串行端口。每个串行端口都有一个独立的 16 字节 FIFO，支持高达 115 kbaud 的波特率。两个串行端口通过前面板上的两个微型 DB-9 连接器连接。微型 DB-9 连接器需要两个微型 DB-9 转标准 DB-9 适配器（VMIC P/N 360-010050-001）。
- 嵌入式应用的特殊功能包括
- 二级 IDE（可选）上最多 1 GB 的可启动闪存
- 两个 16 位和两个 32 位可编程定时器
- 32 KB 非易失性 SRAM
- 带复位的软件可选看门狗定时器
- 远程以太网启动
- 一个 PMC 扩展位置（IEEE-1386.1 PCI 夹层卡标准，5 V）
- 支持 VME64 模式： A32/A24/D32/D16/D08(EO)/MBLT64/BLT32 - VMEbus 中断处理程序、中断器和系统控制器
- 包括用于小端和大端数据接口的实时端位转换硬件（专利号：6,032,212）
- 增强型总线错误处理
- 无源散热器
- 内置实时时钟和微型扬声器
- 双前面板通用串行总线 (USB) 连接
- 标准功能包括
- 高达 512 MB PC100 SDRAM
- 通过 Intel 815E 芯片组实现 100 MHz 系统总线
- 双以太网控制器，支持 10BaseT 和 100BaseTX 接口
- Ultra DMA/100 硬盘驱动器和软驱控制器（使用 VMEbus P2 连接 IDE/软驱）
- 两个高性能 16550 兼容串行端口
- 前面板上的 PS/2 键盘和鼠标端口
- VMEbus 背板接口
- 用户可编程看门狗定时器
- 被动式处理器散热器
