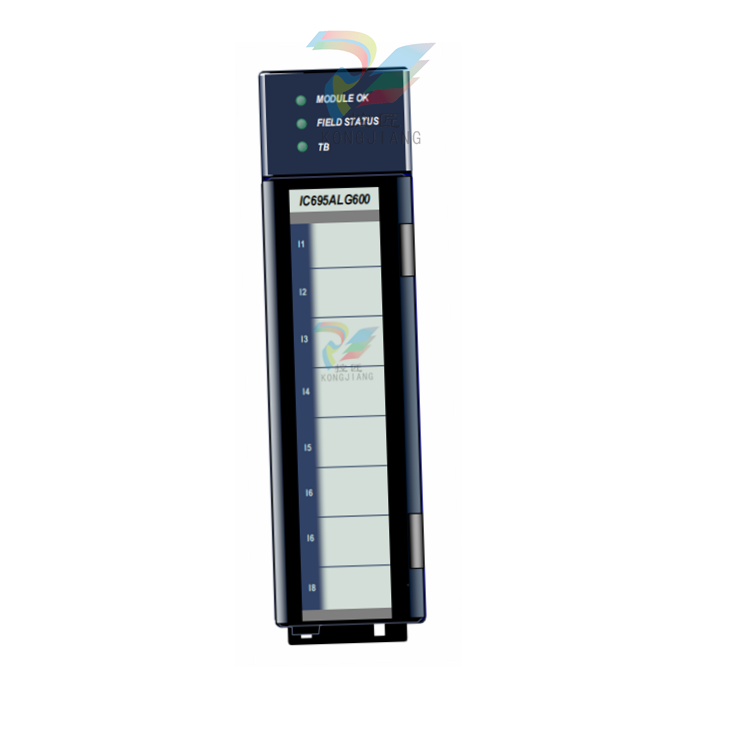

GE IC695ALG600 PACSystems* RX3i 模块
GE IC695ALG600 PACSystems* RX3i 模块
PACSystems* 通用模拟输入模块 IC695ALG600 提供八个通用输入通道和两个冷结补偿 (CJC) 通道。输入通道分为两组，每组四个。通道可通过机器版软件进行单独配置，以实现以下功能
最多 8 个电压、电流、热电偶、RTD 和电阻输入通道的任意组合。
热电偶输入： B、C、E、J、K、N、R、S、T
热电阻输入： PT 385 / 3916、N 618 / 672、NiFe 518、CU 426
▪ 电阻输入： 0 至 250 / 500 / 1000 / 2000 / 3000 / 4000 欧姆
电流：0 至 20 mA、4 至 20 mA、+20 mA
电压： +50mV、+150 mV、0-5 V、1-5 V、0-10 V、+10 V
该模块必须安装在 RX3i 通用背板上。固件版本为 2.80（Build ID 43A1）或更高版本的 RX3i CPU。配置需要机器版 5.0 SP1A LD-PLC Hotfix 1 ) 或更高版本。
该模块可与盒式 (IC694TBB032)、扩展盒式 (IC694TBB132)、弹簧式 (IC694TBS032) 或扩展弹簧式 (IC694TBS132)) 接线端子一起使用。加长型接线端子提供屏蔽接线所需的额外护罩深度。有关接线端子的更多信息，请参阅《PACSystems RX3i 系统手册》，GFK-2314 修订版 B 或更高版本。接线板需单独订购。
模块功能
模块支持热插拔
端子块插入或拔出检测
模块状态、现场状态和 TB LED 指示灯
模块状态、现场状态和 TB LED 指示灯
模块符合 CE、UL/CUL 508 和 1604 以及 ATEX 要求
用于未来升级的闪存
上电时自动校准
完全可通过软件配置，无需设置模块跳线
六个硬件模数转换滤波器频率，可按通道单独选择
基于滤波器频率的快速通道采集时间
板载错误检查
大多数输入类型的开路检测
RTD 短路检测。
用户自定义比例
模块故障报告
超量程、欠量程、高报警、低报警、高-高报警、低-低报警和校准故障报警检测，并按通道进行报告。
正负变化率报警
通道报警和故障的可配置中断
支持逻辑程序中的诊断点故障触点。
端子板上的 CJC 补偿
温度单位为摄氏或华氏
规格
背板电源要求：最大 400 mA @ 5V 最大 350 mA @ 3.3V
模块内功率耗散 热耗散：最大 5.4 瓦
最大过压：+/-14.5VDC 连续电压
最大过流：连续 28mA
增益随温度漂移：典型值为 50 ppm/°C（最大值为 90 ppm/°C）
