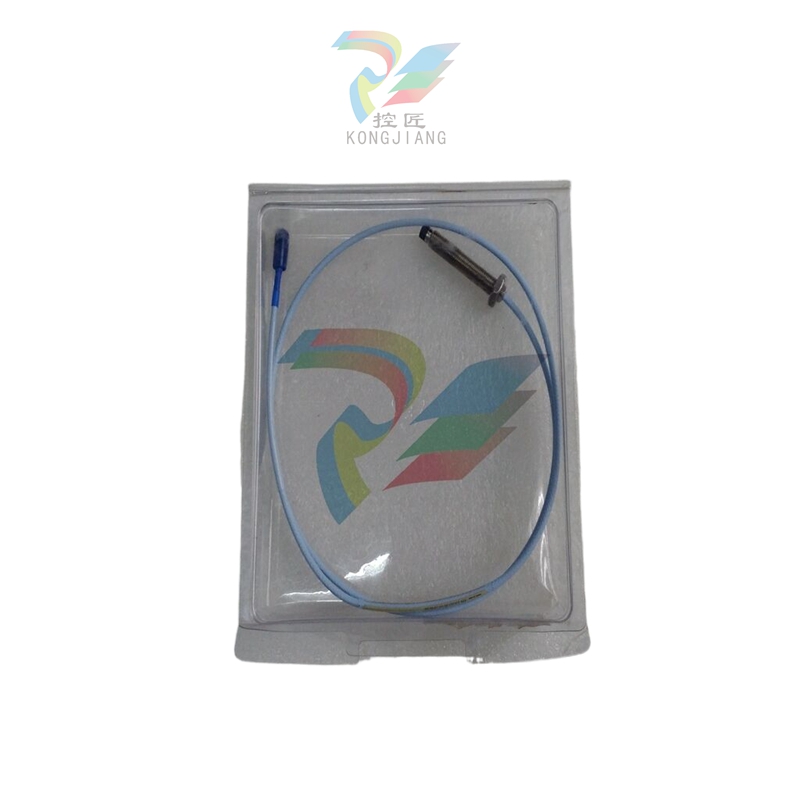

BENTLY 330104-00-05-10-02-00 接近探头
BENTLY 330104-00-05-10-02-00 接近探头
说明
该系统提供的输出电压与探头尖端和观测导电表面之间的距离成正比，可测量静态（位置）和动态（振动）值。该系统主要应用于流体薄膜轴承机器的振动和位置测量，以及 Keyphasor 基准和速度测量3。
3300 XL 8 毫米系统具有电涡流接近传感器系统中最先进的性能。标准的 3300 XL 8 毫米 5 米系统在机械配置、线性范围、精度和温度稳定性方面也完全符合美国石油学会 (API) 670 标准。所有 3300 XL 8 毫米接近传感器系统都具有这样的性能水平，并支持探头、延长电缆和 Proximitor 传感器的完全互换性，无需对各个组件进行匹配或台架校准。
接近探头和延长电缆
与以前的设计相比，3300 XL 探头和延长电缆也有所改进。获得专利的 TipLoc 成型方法使探头尖端与探头主体之间的结合更加牢固。探头电缆采用了获得专利的 CableLoc 设计，可提供 330 N（75 磅力）的拉力，从而更牢固地连接探头电缆和探头端部。您还可以订购 3300 XL 8 毫米探头和加长电缆，并选配 FluidLoc 电缆选件。该选件可防止油和其他液体通过电缆内部渗出机器。
连接器
3300 XL 探头、加长电缆和 Proximitor 传感器都配有耐腐蚀的镀金 ClickLoc 连接器。这些连接器只需用手指拧紧（连接器拧紧时会发出 “咔嗒 ”声），专门设计的锁定装置可防止连接器松脱。这些连接器的安装或拆卸不需要特殊工具。您可以订购已安装连接器保护器的 3300 XL 8 毫米探头和加长电缆。我们还可单独提供连接器保护器，用于现场安装（例如，当应用中必须将电缆穿过限制性导管时）。我们建议所有安装都使用连接器保护器，以加强环境保护8。
扩展温度范围应用
扩展温度范围 (ETR) 探头和扩展温度范围电缆适用于探头引线或扩展电缆可能超过标准 177˚C (350˚F) 温度规范的应用。ETR 探头的额定温度最高可达 218˚C (425˚F)。ETR 扩展电缆的额定温度最高可达 260˚C (500˚F)。ETR 探头和电缆均与标准温度探头和电缆兼容，例如，您可以使用带有 330130 延长电缆的 ETR 探头。ETR 系统使用标准的 3300 XL Proximitor 传感器。请注意，当您使用任何 ETR 组件作为系统的一部分时，ETR 组件会将系统精度限制为 ETR 系统的精度。
说明 注意事项：
1. 一米系统不使用延长电缆。
2. Proximitor 传感器出厂时默认校准为 AISI 4140 钢。可根据要求校准为其他目标材料。
3. 在考虑将此传感器系统用于转速计或超速测量时，请参阅 Bently Nevada 应用说明《将涡流接近探头用于超速保护应用时的注意事项》。
4. 3300 XL 8 毫米组件与非 XL 3300 5 毫米和 8 毫米组件在电气和物理上都可以互换。虽然 3300 XL Proximitor 传感器的包装与其前代产品不同，但在与 4 孔安装底座一起使用时，其设计符合相同的 4 孔安装模式，并符合相同的安装空间规格（在遵守最小允许电缆弯曲半径的情况下）。
产品特点
非接触式测量：探头不接触目标物体，非常适合在接触有害或困难的应用环境中使用，可确保测量的准确性和安全性。
高精度： 探头的测量距离可达 0.01 毫米，精度高，可满足各种精密测量需求。
坚固可靠： 探头采用优质材料制成，如在线圈末端注塑耐高温塑料（PPS）组成的头部以及不锈钢外壳和探头电缆，可抵御恶劣环境，确保长期稳定运行。
多种螺纹尺寸和探头配置： 提供多种螺纹尺寸、探头配置和安装附件，以满足不同的应用要求和安装环境。
技术规格
探头直径：8 毫米（3300 XL 8 毫米系列的一部分）。
测量范围 提供广泛的线性测量范围，取决于型号和配置。
输出信号： 与探头尖端和被测导体表面之间的电压信号成比例，输出电压或电流信号。
工作温度 在较宽的温度范围内性能稳定。
防护等级：防护等级高，能抵御灰尘和水蒸气等恶劣环境的侵蚀。
应用范围
Bentley 330104-00-05-10-02-00 接近探头可用于各种工业监测领域，包括但不限于：
旋转机械：涡轮机和压缩机等旋转设备的振动和位移测量。
机床和机器人：用于监测机床和机器人的运动状态和位置信息。
其他工业应用：如航空航天、汽车制造及其他振动和位移测量领域。
注意事项
安装和调试： 在安装和调试过程中，应确保探头的安装位置、方向和与被测物体的距离符合技术要求。
维护： 应定期清洁和检查探头，确保其表面无污垢和损坏，以保证测量的准确性。
环境适应性： 在选择和使用探头时，应考虑其工作环境是否符合探头的性能要求，如温度、湿度、电磁干扰等。
