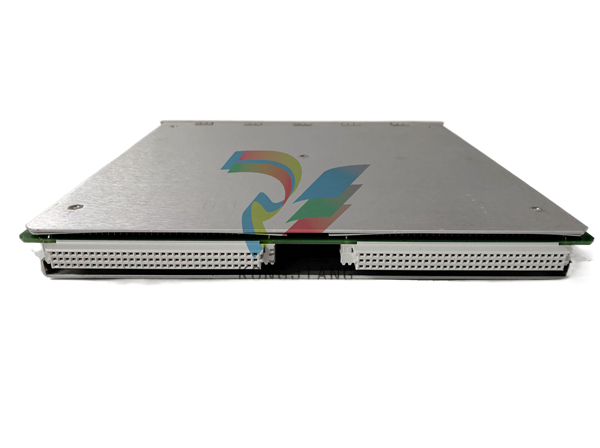

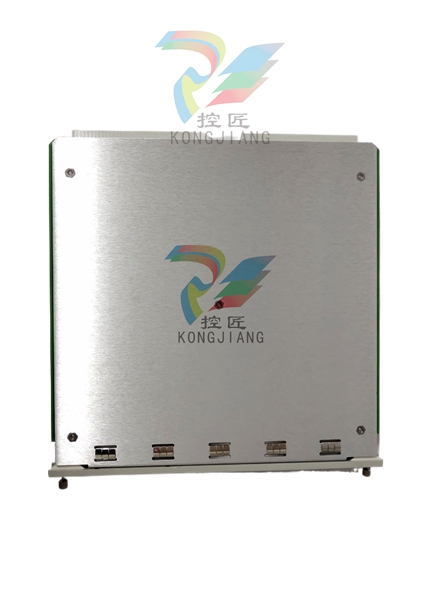

BENTLY 350032M 4 通道继电器模块
BENTLY 350032M 4 通道继电器模块
描述
4 通道继电器模块是一个全高模块，可提供四个继电器输出。可在瞬态数据接口模块右侧的任意插槽中放置任意数量的 4 通道继电器模块。4 通道继电器模块的每个输出均可独立编程，以执行表决逻辑。4 通道继电器模块上使用的每个继电器都包含报警驱动逻辑。
概述
BENTLY 3500/32M 4 通道继电器模块是 BENTLY 3500 系列的一部分，是一个提供四个继电器输出的全高模块。这意味着该模块具有高度的灵活性和可扩展性，可适应不同的应用要求。
配置和兼容性
该模块可放置在瞬态数据接口模块右侧的任意插槽中，用户可根据需要自由配置模块的位置。
3500/32M 需要 2.40 或更高版本的 3500 数据采集软件和 1.40 或更高版本的 3500 数据显示软件，以确保正常运行。它还需要 3500/22 瞬态数据接口 (TDI) 模块。
编程和功能
BENTLY 3500/32M 的每个输出均可独立编程，以执行表决逻辑。这为用户提供了更大的控制权和灵活性，使每个输出都能个性化，以满足特定的应用要求。
模块上使用的每个继电器都包含报警驱动逻辑。报警驱动逻辑使用 AND 和 OR 逻辑进行编程，可使用报警输入（报警和危险状态）、“不确定 ”状态或来自机架上任何受监控通道或任何受监控通道组合的单个 PPL，这意味着模块具有强大的报警和监控功能，可检测和处理各种异常情况。
技术规格
继电器类型：两个单刀双掷（SPDT）继电器连接在一起，形成双刀双掷（DPDT）形式（也称为单刀双掷 SPDT 继电器）。
密封形式：环氧树脂密封。
熄弧条件：250Vrms，标准安装。
触点寿命：100,000 次 @ 5A、24Vdc 或 240Vac（也可称为 100,000 次 @ 5A、24Vdc 或 120Vdc）。
工作温度：-30°C 至 +65°C（-22°F 至 +150°F）。
存储温度：-40°C 至 +85°C （-40°F 至 +185°F）。
湿度：95% 无冷凝。
尺寸： 高 241 毫米、宽 24.4 毫米、深 242 毫米（9.50 英寸 x 0.96 英寸 x 9.52 英寸）。
重量：0.7 千克（1.6 磅）。
指示灯状态
OK LED：模块工作正常时亮起。
TX/RX 指示灯：用于传输和接收，闪烁表示模块与机架上的其他模块通信正常。
CH ALARM LED：点亮表示继电器通道处于报警状态。
主要功能
电源系统监控：
电力接口板可用作电力系统监控设备，确保电力系统安全、稳定、可靠地运行。
发电厂自动化：
在发电厂中，可用于连接和管理主站系统和监控设备的电源，提高发电厂的自动化水平。
变配电：
适用于变电站和配电站，用于治理变压器、断路器和其他设备的供电，确保输配电的高效率。
工业过程控制：
在制造和化工车间，该电源接口板可用于自动化系统、内部和控制设备的电源管理，以提高生产率和安全性。
楼宇自动化：
可用于楼宇自动化系统，为照明、空调、安防设备等供电，实现楼宇设备的智能化管理。
铁路旗语信号系统：
在铁路系统中，应用于铁路信号旗设备和控制系统的电源管理，确保铁路信号系统的稳定运行。
智能电网：
在智能电网中，电力接口板可用于连接和管理数字化电力设备，促进电网的智能化发展。
交通信号灯系统：
在路线和交叉路口的交通信号灯系统中，用于向信号灯主机和设备供电，确保交通信号灯的正常显示。
航空航天：
在航空航天领域，电源接口板可用于飞机和航天器的控制系统，提供稳定可靠的电源支持。
适用于陆地举措措施、油田设备等范畴，为各类陆地工程设备提供电源支持。
