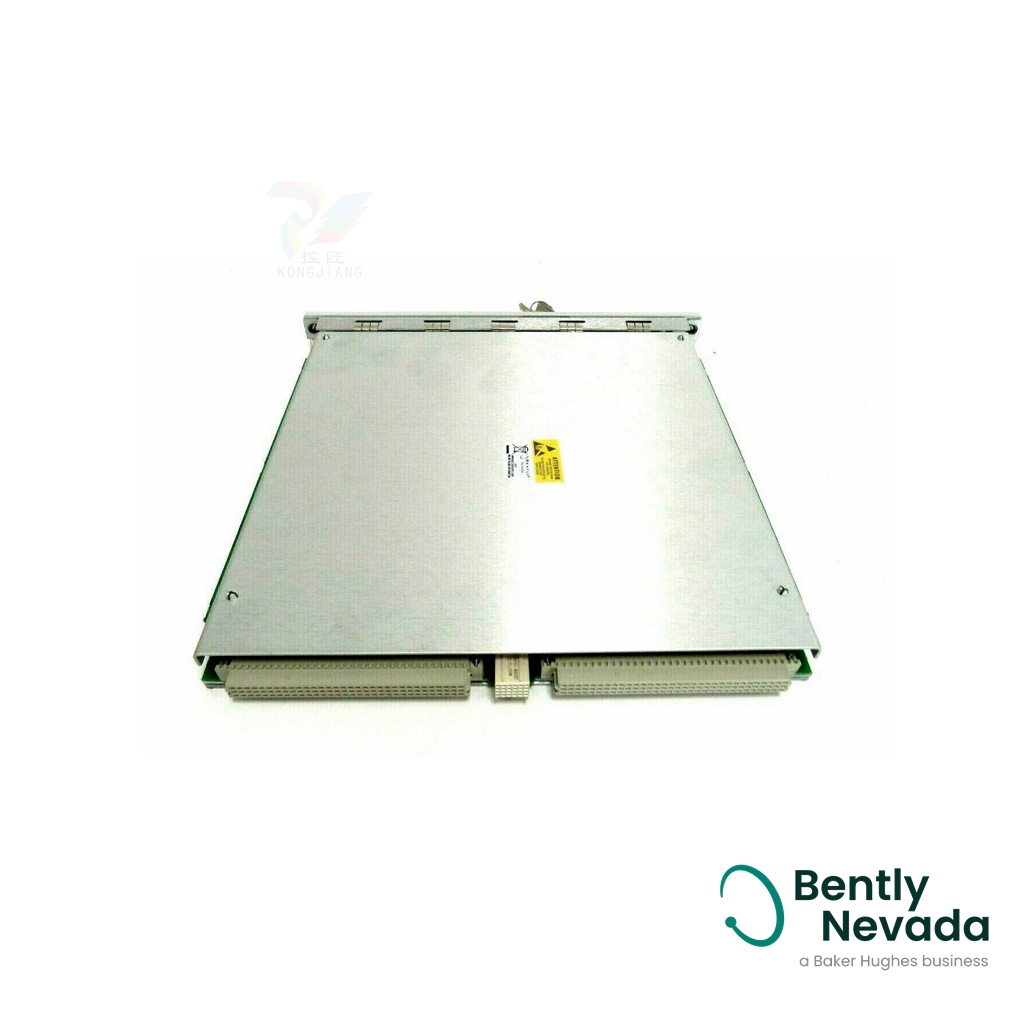

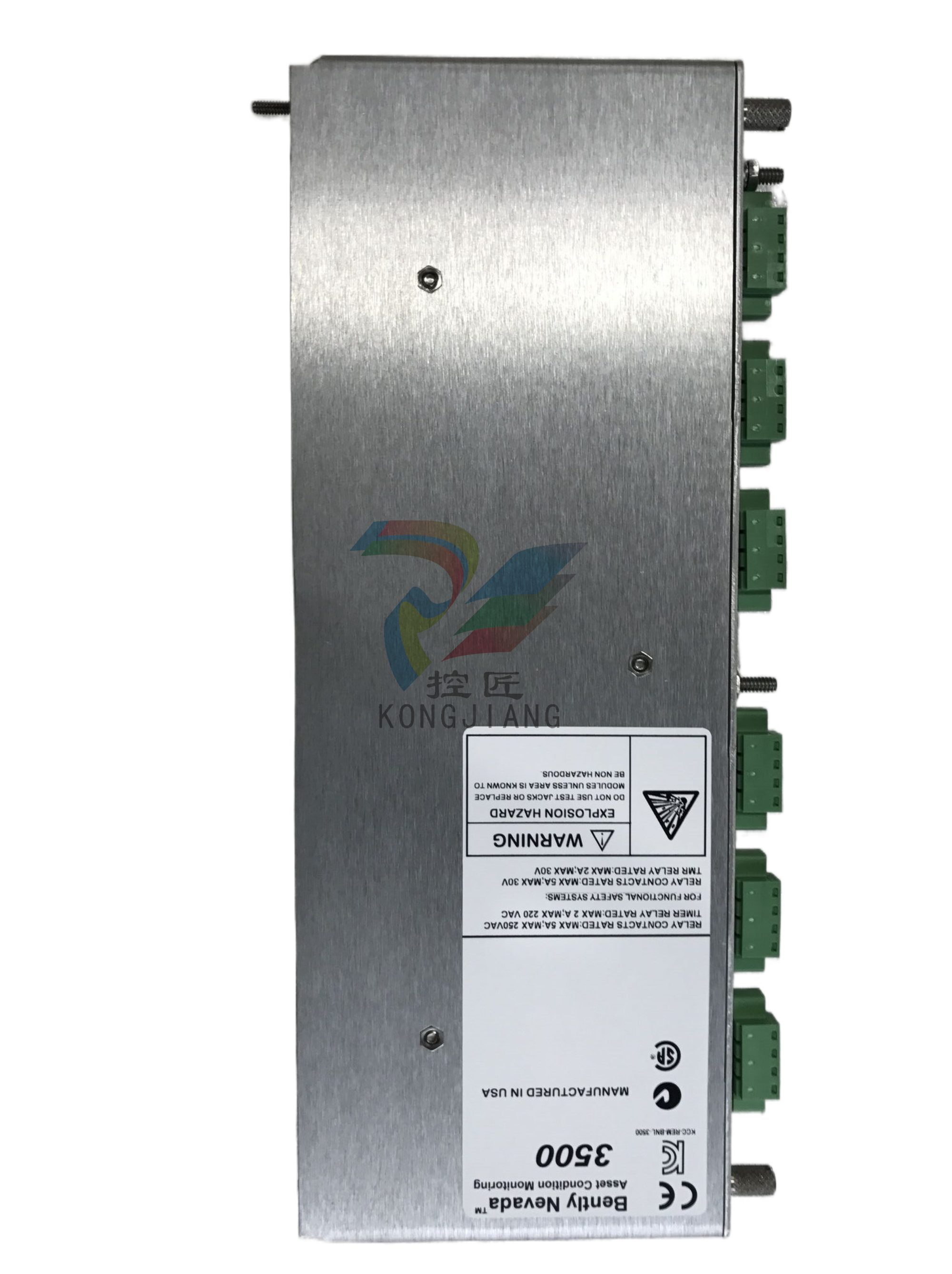

BENTLY 3500/53 电子超速检测系统
BENTLY 3500/53 电子超速检测系统
产品描述
用于3500系列机械检测系统的Bently Nevada™电子超速检测系统提供了一个高可靠性、快速响应、冗余的转速计系统，专门用作超速保护系统的一部分。3500/53 模块可组合成 2 选 2 或 2 选 3（推荐）投票系统。
规格
信号：每个超速检测模块可接受来自接近探头传感器或磁性拾波器的单个传感器信号。输入信号范围为 +10.0 V 至 -24.0 V。模块内部限制超出此范围的信号。
输入阻抗：20 k Ω。
功耗：典型值为 8.0 瓦。
传感器：Bently Nevada 3300 8 毫米 Proximitor 3300 16 毫米 HTPS、7200 5 毫米、8 毫米、11 毫米和 14 毫米 Proximitor；3300 RAM Proximitor 或磁性拾音器。
前面板 LED 指示灯 OK LED：指示 3500/53 模块运行是否正常。
TX/XR LED：指示 3500/53 模块正在与 3500 机架上的其他模块通信。
旁路 LED：指示 3500/53 模块处于旁路模式。
测试模式 LED：指示 3500/53 模块处于测试模式。
报警 LED：指示相关继电器发生报警。
缓冲传感器输出：每个模块的前端都有一个用于缓冲输出的同轴连接器。每个连接器都具有短路和 ESD 保护功能。
输出阻抗：550 Ω。
传感器电源：24 伏直流，最大 40 毫安。
记录器：+4 至 +20 mA。数值与模块满量程范围 (rpm) 成比例。记录仪输出短路不会影响模块运行。
电压符合性（电流输出）：负载上的电压范围为 0 至 +12 Vdc。负载电阻为 0 至 600 Ω。
分辨率：每比特 0.3662 µA 室温下误差 ±0.25% 温度范围内误差 ±0.7%。更新速率约为 100 ms。
类型：单刀双掷 (SPDT) 继电器。
环境密封：环氧树脂密封。
消弧器：250 Vrms，标准安装。
信号调节：指定温度为 +25 °C (+77 °F)。
比例值：比例值是用于监控机器的速度测量值。超速检测模块返回以下比例值：
工作温度：-30 °C 至 +65 °C（-22 °F 至 +149 °F）
存储温度：-40 °C 至 +85 °C （-40 °F 至 +185 °F）
湿度：95%，无冷凝。
应用
- 模拟
- 仪器仪表
- 工业控制
- 过程控制和监控
- 工厂自动化
- 智能联网 PLC 控制器
- 自动测试
- 数据采集
