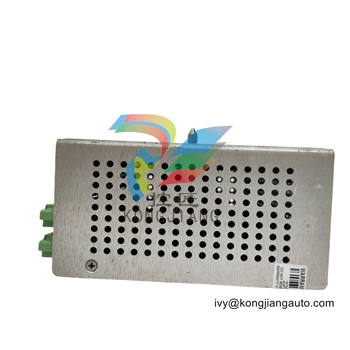

BENTLY 2300/25 振动监测器
BENTLY 2300/25 振动监测器
说明
2300 振动监测器可进行振动监测和高振动级别报警。它们包括来自各种加速度计、Velomitor 和 Proximitor 类型的两个地震或接近测量输入通道，一个用于时间同步测量的速度输入通道，以及用于继电器触点的输出。2300/20 监测器具有可配置的 4-20 mA 输出，可将更多点连接到 DCS。2300/25 监测器具有 Trendmaster SPA 接口的 System 1 Classic 连接功能，使用户能够利用现有的 DSM SPA 基础设施。
2300 振动监测器设计用于各种机器系列或单个外壳，传感器点数与监测器的通道数相匹配，并且需要高级信号处理。
监测仪主要功能
- Trendmaster SPA 接口。
- 连续监控和保护。
- 两个加速度/速度/接近度输入，同步采样，用于高级诊断。
- 一个专用速度通道，支持近程探头、磁拾取和近程开关型传感器。
- 所有三个输入通道均支持过程变量。
- 关键测量（加速度 pk、加速度 rms、速度 pk、速度 rms、位移 pp、位移 rms、速度）实时提供，并带有报警配置。
- 每个通道有一个测量组，还可增加两个带通测量和多个 nX 测量（取决于设备的可用性）。
- LCD 和 LED 实时显示数值和状态。
- 以太网 10/100 Base-T 通信，可使用带 RSA 加密的 Bently Nevada 监视器配置软件（随附）进行配置。
- l 两个可编程设定点的继电器输出。
- 三个缓冲传感器输出（包括键相器信号），提供短路和 EMI 保护。每个信号的缓冲输出均通过 BNC 连接器连接。
规格
电源电压：-22.8 至 -25.2 伏直流
最大额定电流：15 mA
短路电流：15.1 mA 至 23.6 mA
精度：满量程范围的 ± 1
输入阻抗：3 线电压模式，10 kΩ
电源电压：-10 至 -24 伏直流
下限：-2.75 ±0.05 V
转速范围：1 至 60,000
类型：单刀双掷
继电器闭合触点电阻：最大 1Ω
继电器断开触点电阻：最小 1 MΩ
最大开关触点电压：250 Vac / 250 Vdc
最大分断触点电流：6 A @250 Vac / 6 A @24 Vdc
一个埋入式按钮提供 3 种功能
- 显示显示器信息
- LCD 对比度调整
- 将设置重置为默认值
将列出的设置重置为默认设置
- 用户帐户名
- IP 地址
- FW/HW 版本
LED 指示灯
OK：指示显示器运行正常。
保护故障：指示影响警报判断的硬件故障。
User inhibit（用户禁止）：表示报警器/继电器被有意禁止运行。
旁路：表示用户启动旁路操作。
