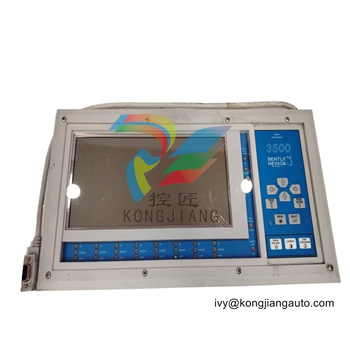

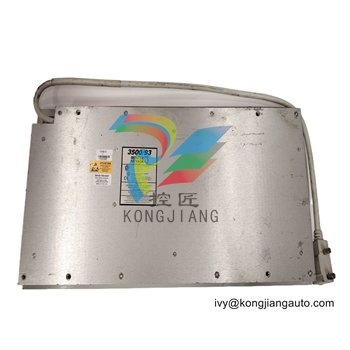

Bently 3500-93 135785-02C 显示屏
Bently 3500-93 135785-02C 显示屏
描述
3500/93 系统显示屏的设计符合美国石油学会 (API) 标准 670 的要求，可在本地或远程直观显示机架中的所有 3500 机械保护系统信息，包括： 3500/93 系统事件显示屏（API）、3500/93 系统事件显示屏（API）和 3500/93 系统事件显示屏（API）。
系统事件列表
报警事件列表
所有通道、监控器、继电器模块、键位传感器* 模块或转速计模块数据
3500/93 系统显示器使用 3500 机架配置软件进行配置。显示屏可以四种方式中的任何一种安装：
1. 正面安装 - 使用专用铰链支架将显示屏直接安装在任何全尺寸 3500 机架的前面板上。这样就可以访问机架的缓冲输出连接器以及用户界面按钮和开关，而无需断开或禁用显示器。
2. 19 英寸 EIA 机架安装 - 显示屏安装在 19 英寸 EIA 导轨上，距离 3500 系统最远 100 英尺。(使用外部电源时，距离 3500 系统最远可达 4000 英尺）。
3. 面板安装 - 显示屏安装在同一机柜或距离 3500 系统最多 100 英尺的面板开孔中。(使用外部电源时，距离 3500 系统最多 4000 英尺）。
4. 独立安装 - 显示屏平齐安装在墙壁或面板上，距离 3500 系统最多 100 英尺。(使用外部电源时，距离 3500 系统最远可达 4000 英尺）。
规格
报警事件列表
输入功耗：最大 15.5 瓦（显示单元和显示接口模块）；最大 5.6 瓦（-01 显示单元）；最大 12.0 瓦（-02 显示单元）。
数据类型：通过高速内部网络收集数据，如当前值和当前警报状态。
显示单元
显示单元 OK LED： 显示单元运行正常时的指示灯
机架 OK LED：表示机架处于 OK 状态，所有通道均正常。
机架警报 LED：表示机架处于警报状态，至少一个通道处于警报状态。
机架危险 LED：表示机架处于危险状态，至少一个通道处于危险状态。
新警报 LED：表示自上次确认后检测到新警报。
环境限制
工作温度：-30°C 至 +65°C（-22°F 至 +150°F）。
存储温度：-40°C 至 +85°C （-40°F 至 +185°F）。
湿度：95%，无冷凝。
