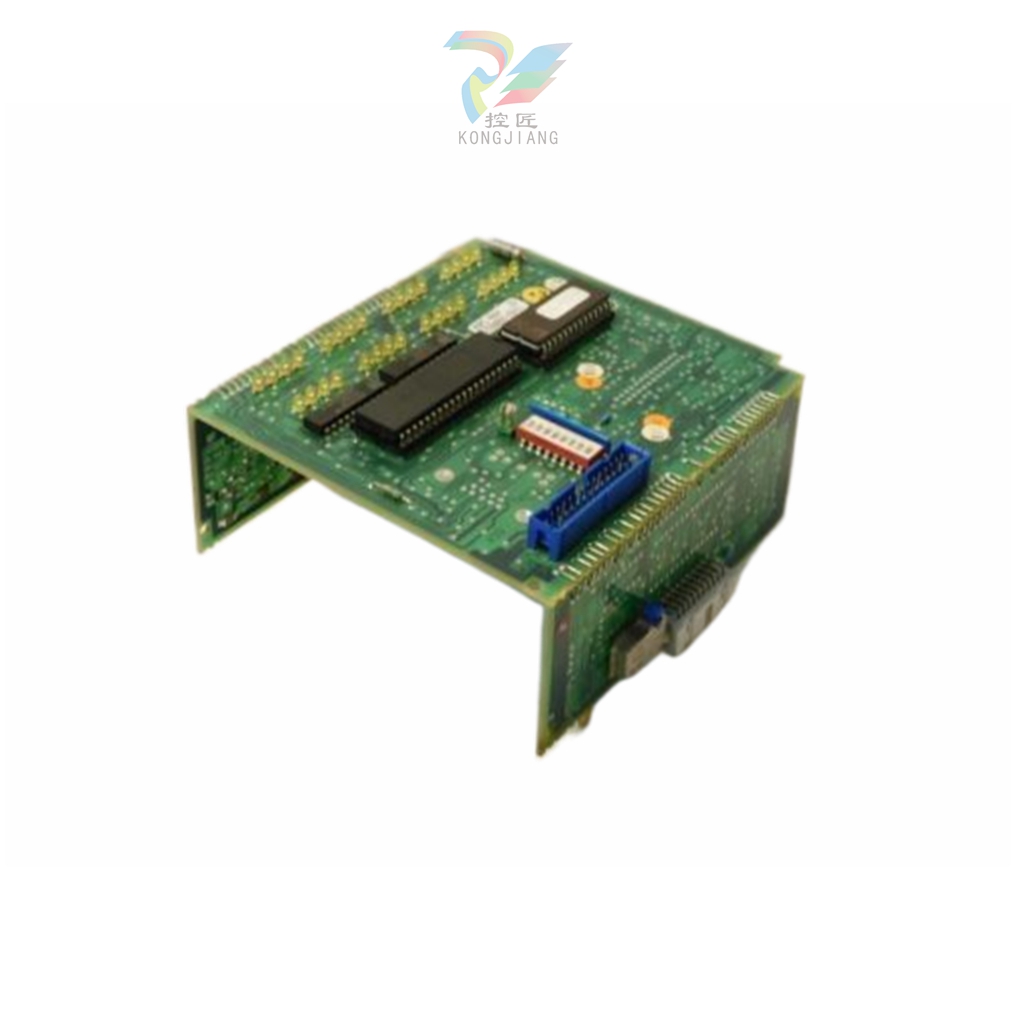

ABB NTU-7B0 RTD 输入模块终端
ABB NTU-7B0 RTD 输入模块终端
基本信息
型号和名称：ABB NTU - 7B0 RTD 输入模块终端，是 ABB 生产的电阻热敏电阻 (RTD) 输入模块终端。型号 “NTU-7B0 ”用于区分产品系列。它主要用于连接热电阻传感器、处理和传输温度信号，是工业自动化控制系统中温度监控的重要组成部分。
系列：属于 ABB 工业自动化控制模块系列。在该系列中，还有其他类型的输入/输出模块、通信模块等，它们共同组成一个完整的工业自动化控制系统。
应用场景连接： 广泛应用于对温度监控要求较高的工业领域，如化工、电力、制药、食品加工等行业。在这些场景中，用于连接各种热电阻传感器，采集设备、管道、反应器等的温度信号，为工业过程控制和监测提供温度数据支持。
功能特点
信号采集功能
兼容各种热电阻传感器： 它兼容各种常见的热电阻传感器，如 Pt100、Pt1000 等。这些热电阻传感器具有不同的温度特性。这些热电阻传感器具有不同的耐温特性，模块可根据传感器类型准确采集信号，从而实现不同温度范围和精度要求的温度测量。例如，Pt100 热电阻在 0℃时的电阻值为 100Ω，其电阻值与温度的变化呈一定的线性关系，因此模块可以准确读取这种变化来确定温度。
高精度信号采集和处理： 高精度采集和处理热电阻信号。由于热电阻的电阻变化与温度变化密切相关，模块能够敏锐地捕捉到微小的电阻变化，并通过内部的高精度电路将其转换为相应的温度信号。测量精度高，以 Pt100 热电阻为例，温度测量精度可达 ±0.1℃ - ±0.3℃ 左右，具体精度取决于模块的设计和工作条件，为工业过程中的精确温度控制提供了可靠的数据保证。
多输入通道： 它通常有多个输入通道，通道数根据产品配置可能有所不同，如 4 通道、8 通道等。这样就可以同时连接多个热电阻传感器，在多个温度监测点采集数据，便于在一个系统中对不同位置的温度进行集中监测和管理。例如，在化学反应器系统中，可以通过多个通道监测反应器中不同位置的温度、进料管的温度和出料管的温度。
信号处理和转换功能
信号线性化： 热电阻的电阻-温度特性并非完全线性，模块将对采集到的信号进行线性化处理。通过内置算法或校准数据，将热电阻的非线性信号转换为与温度呈线性关系的信号，从而在控制系统的后续温度计算和处理中更加方便和准确。例如，在一些复杂的温度控制算法中，线性化的温度信号可以更好地与控制参数相匹配。
信号格式转换和传输： 将采集和处理的温度信号转换为适合在工业通信网络上传输的格式。这可能包括将模拟信号转换为数字信号、编码以及根据特定的工业通信协议（如 Profibus、Modbus 等）进行传输。这样就能确保温度数据准确、高效地传输到主机控制器或其他控制设备，进行远程温度监测和控制。例如，在大型工厂的分布式控制系统中，各个车间的温度数据就是通过这种方式传输到中央控制室的。
可靠性和保护功能电气隔离保护： 为了防止外部电气干扰破坏模块内部电路和控制系统，模块具有电气隔离功能。在输入通道和内部处理电路之间设置隔离电路，可有效隔离不同电位的信号，而且隔离电压等级高，一般可达数千伏，如交流 1500V - 3000V。这种隔离措施在工业环境中非常重要，尤其是在有高压设备或强电磁干扰的情况下，可以确保模块的安全稳定运行。例如，在对电力系统变电站附近的工业设备进行温度监测时，电气隔离可防止变电站的高压和强电磁干扰影响温度监测系统。
过压和过流保护：内置过压和过流保护机制。当输入信号出现过压或过流情况时，模块能够自动采取保护措施，如限制输入电流、切断输入通道或发出报警信号，以防止模块本身和所连接的外部设备受到损坏。在工业环境中，热电阻传感器的接线可能会受到各种电气故障的影响，这是一种常见的保护措施。例如，在化工厂等复杂的工业环境中，过压和过流保护可防止模块在发生电气短路和其他故障时受损。
