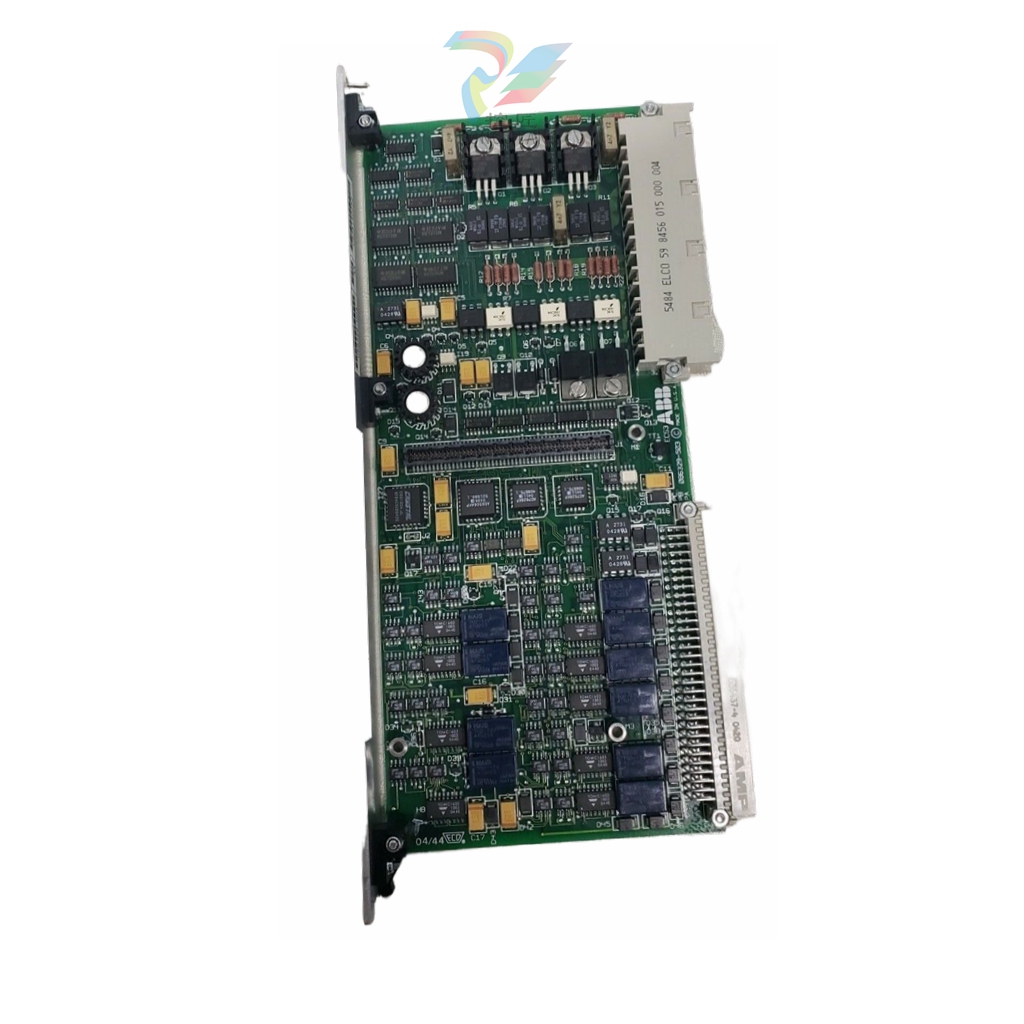

ABB NTU-716/48S3 数字输入模块终端
ABB NTU-716/48S3 数字输入模块终端
基本信息
型号和名称：ABB NTU - 716/48S3 数字量输入模块终端，是ABB公司生产的数字量输入模块终端。NTU - 716/48S3 "是该产品在 ABB 产品系列中的具体型号，用于区分不同的产品型号。它主要用于工业自动化控制系统中接收和处理数字输入信号，是控制系统获取外部设备状态信息的重要接口。
系列： 属于 ABB 工业自动化控制模块系列。在该系列中，还有其他类型的输入模块（如模拟输入模块）、输出模块、通信模块等，这些模块相互配合，组成一个完整的工业自动化控制系统。
应用场景： 广泛应用于工业现场，如工厂自动化生产线、过程控制系统（化工、制药、电力等行业）、智能楼宇系统（用于设备状态监控等），用于采集各种数字信号，如设备启动/停止信号、开关状态信号、传感器的数字输出信号等。
功能特点
数字信号采集功能
多个输入通道： 通常具有多个数字输入通道，这些通道可同时接收多个数字信号。通道的数量可能因产品的具体配置而异，例如可能有 16 通道、32 通道或 48 通道等配置，例如型号中的 “48 ”可能表示有 48 个输入通道。这样就可以同时采集多个设备或传感器的数字信号，便于对多个设备的状态进行集中监控，例如，在自动化生产车间，可以同时监控多个设备的运行状态。
信号类型兼容性： 它兼容多种类型的数字输入信号，包括干接点信号（如机械开关、继电器等产生的信号）和有源信号（如传感器输出的数字电平信号）。对于干触点信号，它可以检测其闭合或断开状态；对于有源信号，它可以适应不同的电压和电流范围，如 TTL（晶体管-晶体管逻辑）电平、CMOS（互补金属氧化物-半导体）电平或常见的工业标准电压信号等，以确保能与各种工业设备和传感器良好匹配。
信号滤波和抗干扰： 为提高信号质量，可提供信号滤波功能，以去除信号中的高频噪声。同时具有抗干扰机制，例如针对机械开关可能产生的抖动现象，通过硬件或软件进行抗抖动处理，确保采集到的信号真实、稳定，避免因信号抖动产生错误的控制指令。
信号处理功能
逻辑运算处理： 它可以对采集到的数字信号进行基本的逻辑运算，如和、或、非等。这种逻辑处理能力可以根据系统要求对多个输入信号进行组合和判断。例如，在设备安全系统中，通过对多个安全门开关信号执行 “和 ”运算，只有当所有安全门都关闭时，才会输出允许设备启动的信号。
信号转换和适配： 将采集到的原始数字信号转换成适合在工业通信网络或控制系统中传输的格式。这可能涉及信号电平转换、编码等操作，以确保信号能准确传输到主控制器或其他控制设备，从而实现不同设备之间的有效通信。
可靠性和保护功能
电气隔离： 电气隔离功能可在输入信号和内部电路之间提供隔离屏障。这可以有效隔离外部设备可能带来的电气干扰，如过电压、过电流或不同电位的信号，并防止这些干扰损坏内部电路和控制系统。在存在大量电磁干扰源和高压设备的工业环境中，电气隔离是确保设备安全稳定运行的重要措施。
过压和过流保护： 内置过压和过流保护机制。当输入信号出现异常高电压或大电流时，模块可自动采取保护措施，如限制输入电流、切断输入通道或发出报警信号。这种保护功能可以防止模块本身和所连接的外部设备受到损坏，提高整个系统的可靠性。
技术参数
电气参数
工作电压范围：工作电压一般为直流电压，范围可在 18V - 30V 直流电压左右，此范围可适应工业领域常见的供电情况，确保模块在不同电源条件下都能稳定工作。
输入电压和电流范围： 对于干接点信号，外部电源电压可支持的范围很宽，如 5V - 30V DC，对于有源信号，输入电压可涵盖 TTL 电平（高电平 2.4V - 5V，低电平 0V - 0.4V）、CMOS 电平或工业标准 24V DC 信号等，输入电流范围从几毫安到几十毫安不等，具体取决于信号类型和模块设计。输入电流一般从几毫安到几十毫安不等，具体取决于信号类型和模块设计。
功耗： 功耗很低，通常在几瓦到十几瓦之间，具体取决于模块的工作条件（如使用的通道数、信号传输频率等）和模块的设计。低功耗设计有助于在工业环境中长期稳定运行，减少设备发热，提高设备的可靠性。
