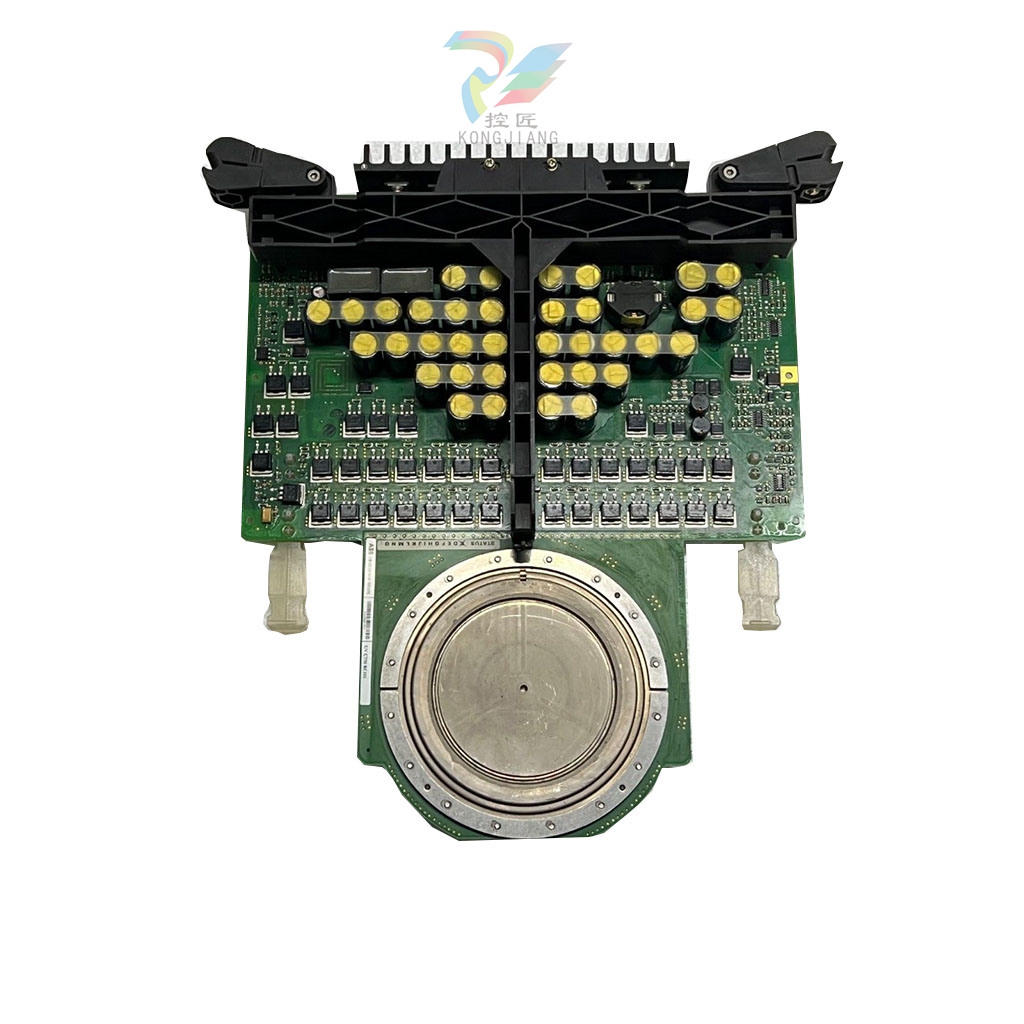

ABB 5SGY3545L0020 ICGT 模块
ABB 5SGY3545L0020 ICGT 模块
概述
ABB 5SGY3545L0020 ICGT 模块是一种功率半导体器件，在大功率电子应用中发挥着重要作用。它设计用于高效处理大量电能，常用于功率转换和控制系统。
功能和特点
大功率开关
ICGT 模块的主要功能是充当大功率开关。它可以处理很大的电压和电流。例如，它可以切换千伏范围内的电压和千安范围内的电流。这使它能够在大功率电机驱动和功率转换系统等应用中控制大量的功率流。在工业电机驱动系统中，它可以调节提供给电机的功率，从而实现变速控制。
快速开关速度
它具有快速开关速度，这在电力电子应用中是一个关键优势。快速接通和断开时间可减少开关损耗，提高功率转换过程的整体效率。快速开关还使模块能够处理高频功率转换任务。例如，在高频逆变器系统中，ICGT 的快速开关速度有助于产生失真更小的高质量输出波形。
集成栅极驱动电路
该模块具有集成栅极驱动电路。这简化了 ICGT 器件的控制，因为栅极-驱动信号由模块内部管理。集成设计降低了外部控制电路的复杂性，提高了系统的可靠性。它还有助于实现更精确的开关操作控制。例如，在电源转换器机柜设置中，集成式栅极驱动电路减少了对外部栅极驱动组件和相关布线的需求。
保护机制
5SGY3545L0020 ICGT 模块可能集成了各种保护机制。其中包括过流保护、过压保护和温度监控功能。过流保护电路可快速检测并限制流经设备的过大电流，以防止损坏。过压保护功能可保护 ICGT 免受电压尖峰和瞬态电压的影响。温度监控有助于将设备保持在安全工作温度范围内，确保其长期可靠性和性能。
技术规格
额定电压和电流
模块具有特定的额定电压和电流。最大电压阻断能力可能为几千伏，如 4.5 千伏。最大电流承载能力可达几千安培，例如 3 千安。模块还具有浪涌电流处理能力规格，以应对瞬时电流条件。
开关速度规格
接通和断开时间是精确定义的。接通时间可以是几微秒，关断时间也可以是类似的范围。开关过程中的电流变化率（di/dt）和电压变化率（dv/dt）也有明确规定。这些参数对于了解模块的性能及其处理高速开关应用而不会导致电气应力相关故障的能力至关重要。
栅极驱动规格
集成栅极驱动电路有自己的一套规格。栅极驱动电压范围、最大栅极驱动电流和栅极电荷要求都是重要的细节。这些规格决定了模块与外部控制信号的兼容性以及栅极驱动运行的能量要求。
保护 - 规格细节
规定了过电流保护阈值和保护电路的响应时间。对于过压保护，详细说明了最大允许电压瞬态电平和保护启动机制。此外，还提供了温度监控传感器类型以及触发警报或关闭模块的温度限制设置。
应用
工业电机驱动器
在大功率工业电机驱动应用中，如钢铁厂、采矿设备和大型输送带系统中，ABB 5SGY3545L0020 ICGT 模块用于控制电机的速度和扭矩。该模块的大功率开关和控制能力可使电机在不同负载条件下高效运行。
功率转换和逆变器系统
在高压直流输电（HVDC）和并网逆变器等电力转换系统中，ICGT 模块用于将交流电转换为直流电或将直流电转换为交流电。模块的快速开关速度和集成栅极驱动电路特性有助于这些电力转换系统高效可靠地运行。
