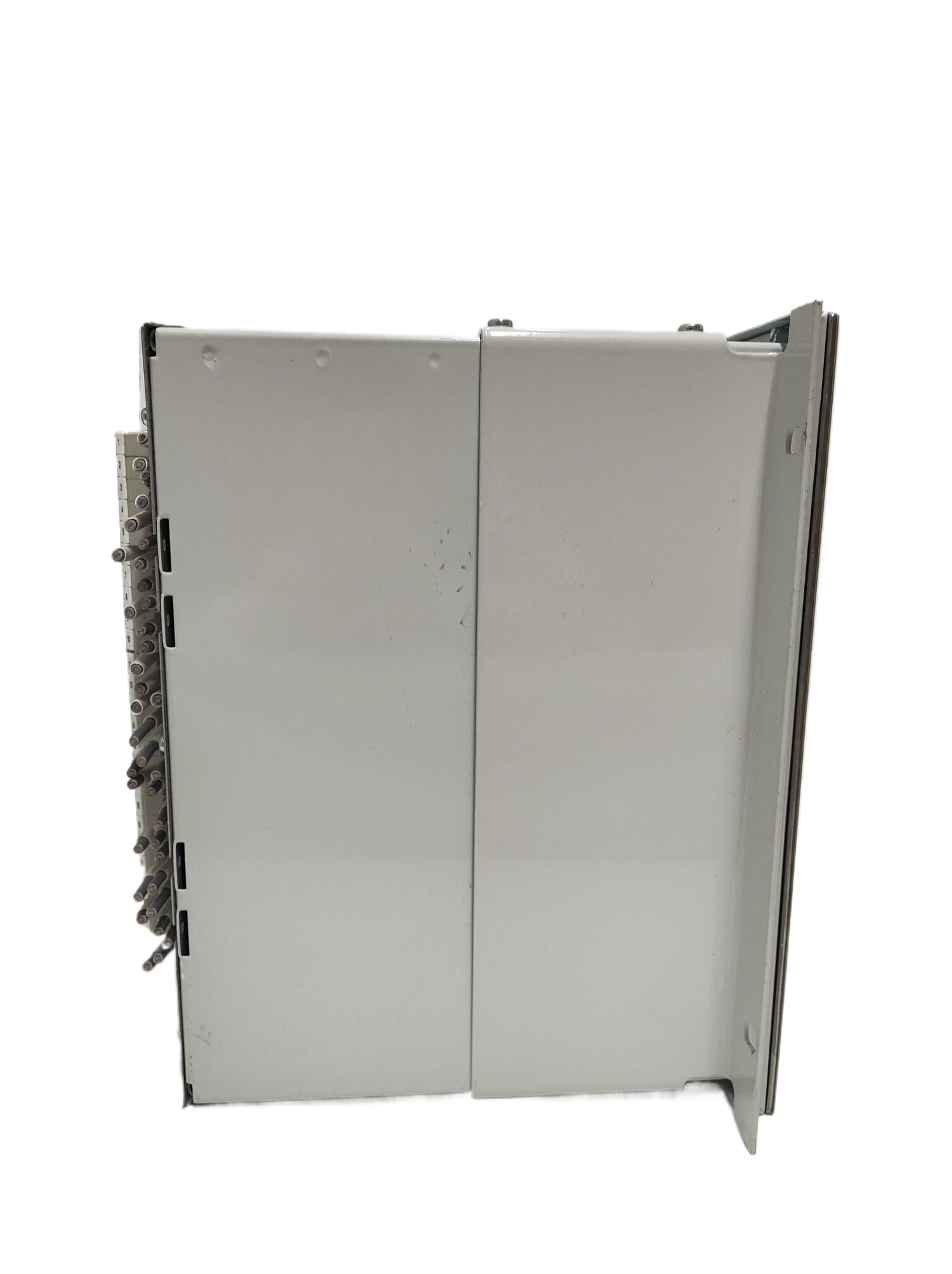

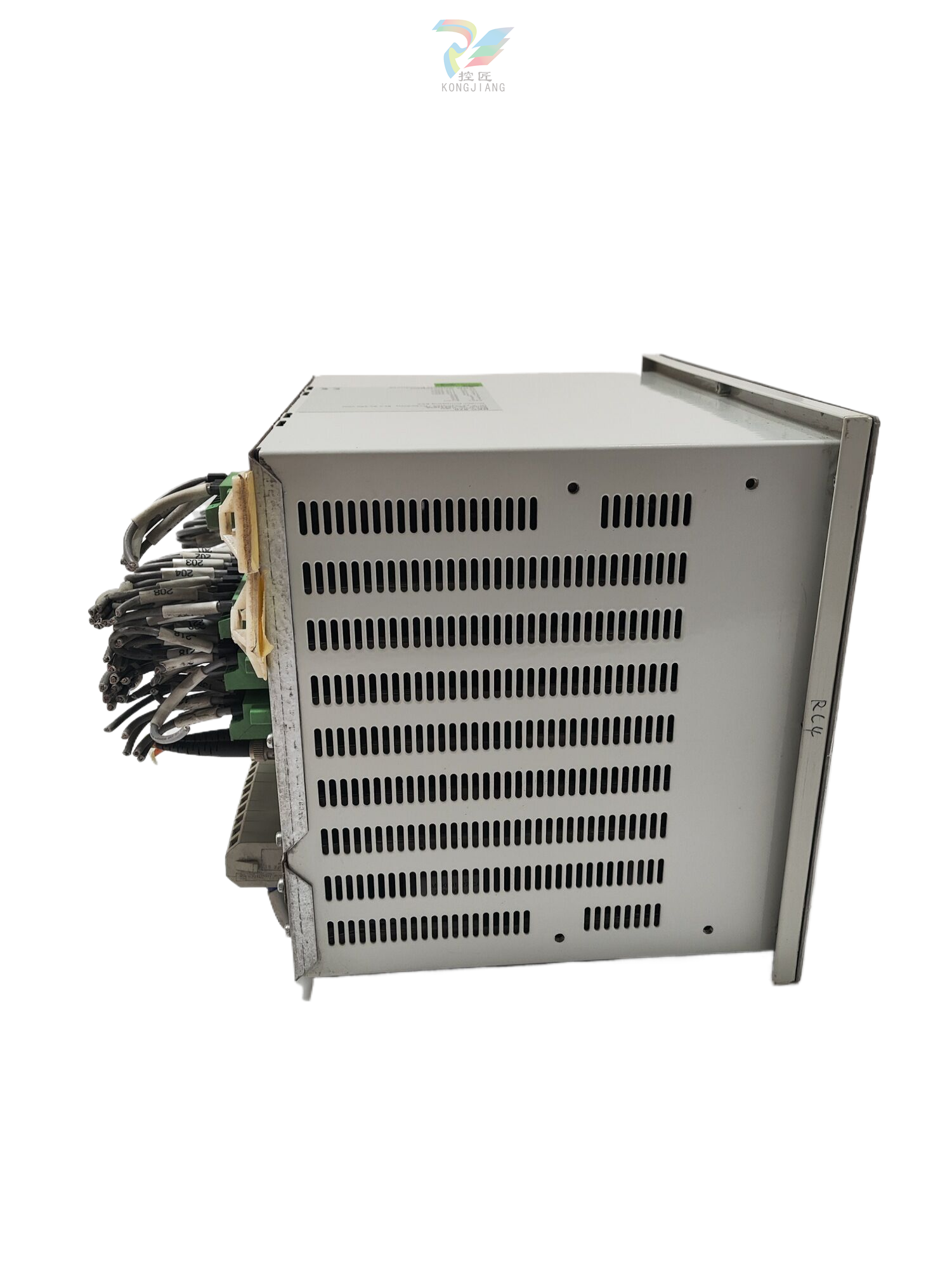

ABB REM545 机械终端
ABB REM545 机械终端
描述
REM 543 和 REM 545 旋转机械终端可用作中小型柴油发电厂、水力发电厂和蒸汽发电厂等的发电机和发电机-变压器装置的综合主保护系统。另一个应用领域是保护大型和/或重要的中压同步和异步电机，例如泵、风机、碾磨机和破碎机在启动和正常运行时使用的电机。 REM 54_ 设备终端作为集成包，也为机组保护提供了紧凑的海洋环境解决方案。
特点
- 用于保护、控制、测量和监视中小型发电机、同步电机和大型异步电机的集成式设备终端。
- 通过传统测量变压器或电流传感器和分压器进行电压和电流测量。
- 固定的人机界面，包括大型图形显示屏，或用于灵活安装交换机的外部显示模块。
- 扩展功能包括保护、控制、测量、状态监测和通信。
- 非定向/定向过流/接地故障保护功能、过压/欠压保护功能以及用于保护电动机和发电机的特殊功能，例如电压控制过流保护、多种原理的差动保护、欠励磁保护、欠阻抗保护（线路备用保护）、热过载保护、不平衡负载保护、异常频率保护、反向或低正向功率保护以及电动机启动监控。
- 控制功能包括本地和远程控制带同步校验的开关对象、开关对象的状态指示以及区间和站级联锁。
- 相电流、相-相电压和相-中性点电压、中性点电流和残压、频率、功率因数、有功功率、无功功率和电能测量。
- 可选 RTD/mA 输入/输出模块，用于定子绕组、轴承和环境温度监控。模拟 mA 输出，用于与过程控制系统连接。
- 状态监控，包括断路器状态监控、跳闸回路监控和机器终端内部自我监控。
- 通过三个通信接口进行通信：一个用于与 PC 进行本地通信，其他用于与变电站控制系统或变电站监控系统进行远程通信。
- 属于 ABB 配电自动化系统的一部分。
设计
机器终端 REM 543 和 REM 545 在可用的数字量输入和输出数量上有所不同。详情请参阅 “订购 ”部分。 REM 54_接线端子具有多种功能：
- 保护功能
- 测量功能
- 控制功能
- 状态监控功能
- 一般功能
- 通信功能
- 标准功能
保护功能
保护是 REM 54_ 机床终端最重要的功能之一。保护功能块相互独立，有各自的设置组和数据记录等。典型的基于电流的保护功能（如过流）可以使用罗戈夫斯基线圈或传统的电流互感器测量。相应地，基于电压的功能（如过压）可以使用分压器或电压互感器。
有关功能等级和其中包含的保护功能的详细信息，请参阅 “订购 ”部分的 “功能等级、保护功能 ”表。
测量功能
测量功能包括三相电流、中性点电流、三相电压、残压、频率、有功功率、无功功率和功率因数。可选配热电阻/模拟模块，用于测量定子绕组、轴承和环境温度。
扰动记录仪
瞬态扰动记录器可记录 16 个电流或电压波形和 16 个逻辑数字信号。模拟输入的采样频率在额定频率 50 Hz 时为 2 kHz，在额定频率 60 Hz 时为 2.4 kHz。记录次数取决于采样频率、记录长度和模拟输入端数量。
控制功能
控制功能用于显示开关设备（即断路器和隔离开关）的状态，并对开关设备的可控开关设备执行打开和关闭命令。此外，控制功能还提供用于控制逻辑的开关对象和用于数据监控的其他对象等。
