ABB 560SFR02 560BCU05 总线连接装置
ABB 560SFR02 560BCU05 总线连接装置
ABB 560SFR02 机架
概述：
ABB 560SFR02 机架专为 RTU560 系列设计，可用于冗余电源或非冗余电源配置。
它提供 17 个插槽，用于安装 I/O 板、通信单元 (CMU) 或两者的组合。
特点
通过 RTU560s 串行外设总线与其他机架连接，进行数据通信和同步。
一个系统最多可连接七个 560SFR02 机架，实现高度扩展。
总共有 20 个插槽可用于安装电路板，其中 2 个插槽用于安装电源装置（PSU），17 个插槽用于安装 I/O 电路板和/或 CMU 模块。
监控电路可检查电路板的电源电压（24 伏直流和 5 伏直流），并通过状态继电器触点显示电源电压故障。
冗余电源配置：
在冗余电源配置中，可将第二个 PSU 插入插槽 19 并使其正常工作，而插槽 18 可用于在第二个 PSU 不使用时安装额外的 I/O 板。

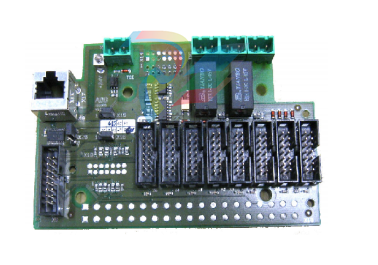

560BCU05 总线连接单元
概述：
560BCU05 是专为 560SFR02 机架设计的总线连接单元，用于连接和同步多个通信单元 (CMU)。
功能：
通过 560BCU05，最多可将八个通信单元（如 560CMU05/560CMU02R2）连接到 560SFR02 机架。
即使只有一个通讯单元，也需要 BCU05 进行系统连接和同步。
安装和配置：
BCU05 可根据用户的实际需要安装在可旋转机柜或机架上，便于配置。
在安装和配置过程中，必须确保 BCU05 与 560SFR02 框架的插槽和接口正确连接，以实现可靠的数据传输。
组合应用
系统可扩展性：
通过组合使用 560SFR02 机架和 560BCU05 总线连接单元，用户可以轻松扩展 RTU560 系统的规模和功能。
最多可连接 7 个 560SFR02 机架，每个机架最多可连接 8 个通信单元，满足大型工业自动化和远程监控项目的需求。
数据通信和同步：
560SFR02 机架通过 RTU560s 串行外设总线与其他机架连接，实现高速、可靠的数据传输。
560BCU05 作为总线连接单元，可确保多个通信单元之间的数据同步和协调运行。
监控和维护：
560SFR02 机架上的监控电路实时监控电源电压和故障状态，并通过状态继电器触点显示和报警。
用户可通过监控电路和状态指示灯轻松了解系统的运行状态，并进行必要的维护和故障排除。
