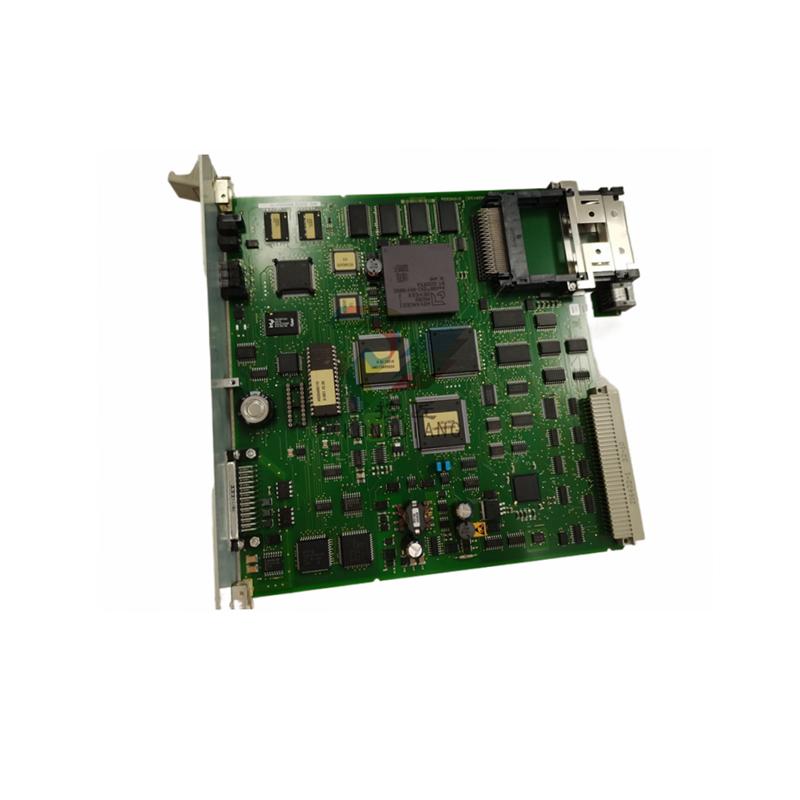

ABB 23BA23 命令输出监控
ABB 23BA23 命令输出监控
产品概述
用于远程终端单元 RTU560 的 ABB 23BA23 板主要用于在发出实际命令之前检查对象命令的输出电路。它执行 “n 选 1 ”检查，即检查输出电路中是否只有一个中间继电器被激活。该功能可确保电力系统的稳定性和安全性。
主要功能
n 选 1 "检查：
检查输出回路中是否只有一个中间继电器被激活。
当连接到检查电路的所有互斥继电器的电阻值相同时，即可实现该功能。
双检查电路：
允许使用两个独立的检查电路来检查两个不同类型的联锁继电器。
提供的公差范围由参数定义。
电阻值测量和比较：
在 “n 选 1 ”检查期间测量输出电路中的电阻值。
测量的电阻值与配置的上限和下限进行比较。
如果电阻值在限值范围内，则激活所选联锁继电器并确认目标命令。
如果测量的电阻值超出允许范围，则输出将被闭锁，并向 CMU（通讯单元）显示错误信息。
电隔离和线路频率抑制：
用于测量继电器线圈电阻的检查电路与电子电压和联锁继电器的开关电压是电隔离的。
电隔离通过电隔离 DC/DC 转换器和光耦合器实现。
无需辅助测试电压。
线路频率纹波电压通过 A/D 转换器进行滤波。
监控和诊断功能：
监控输出持续时间，并在发生故障时复位。
在命令输出前和输出过程中监控开关电压。
按 LOCAL 键可抑制开关电压切换，便于诊断。
应用和兼容性
应用：
主要用于 RTU560 远程终端设备，作为命令输出监控模块。
兼容性：
在 RTU560 系统中，它在功能和引脚上与 23BA22 板兼容。
一个 RTU560 最多可使用 16 块 23BA23 板。
技术特点和优势
高精度测量： 采用先进的测量技术，确保电阻值测量的准确性。
快速响应： 响应速度快，发生故障时能及时采取措施。
可靠性高：采用优质材料和先进的制造工艺，确保产品的可靠性和耐用性。
易于配置和维护： 提供友好的用户界面和配置工具，方便用户配置和维护设备。
与产品操作相关的说明和警告：
必须严格遵守以下规范：
必须严格遵守产品系统的技术规范和典型应用。
人员培训：只有经过培训的人员才能安装、操作、维护或修理产品系统。这些人员必须接受有关
这些人员必须接受有关危险区域条件的指导和简要介绍。
未经授权的改装： 不得对产品系统进行任何修改或结构性改动。
维护责任： 必须确保仅在适当的条件下使用产品系统，并使其处于完全适合使用的状态。
工作环境： 用户必须满足规定的环境条件：
安全规定
在对产品系统进行（维护）工作时，必须完全遵守以下安全规定：
1 完全断开。
2 确保安全，防止重新连接。
3 确认安装已完成。
4 进行接地和短路处理。
