ABB PM865K01 Classic System 800xA 硬件选型器
ABB PM865K01 Classic System 800xA 硬件选型器
说明

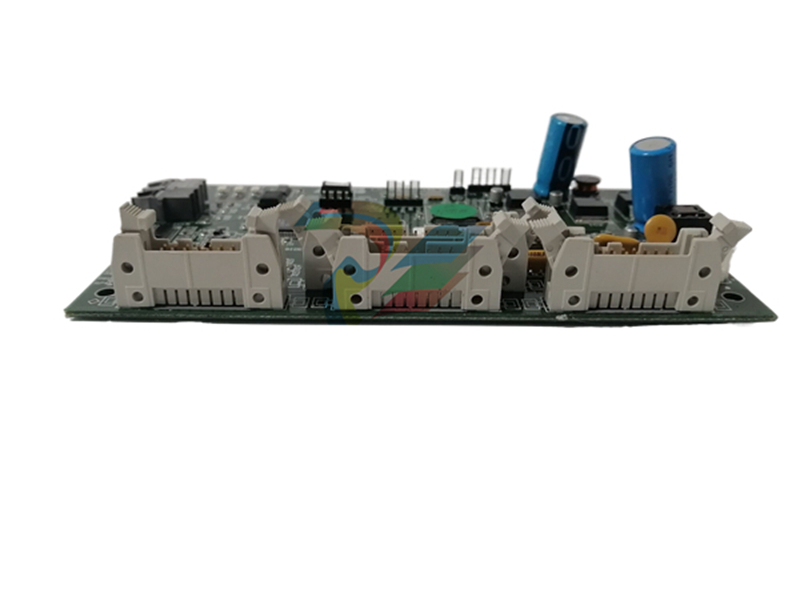

CPU 板包含微处理器和 RAM 存储器、实时时钟、LED 指示灯、INIT 按钮和 CompactFlash 接口。PM865 控制器的底板有两个 RJ45 以太网端口（CN1、CN2）用于连接控制网络，还有两个 RJ45 串行端口（COM3、COM4）。其中一个串行端口（COM3）是带调制解调器控制信号的 RS232C 端口，而另一个端口（COM4）是隔离的，用于连接配置工具。控制器支持 CPU 冗余，以提高可用性（CPU、CEX-Bus、通信接口和 S800 I/O）。
功能和优点
使用 PM865/SM810/SM811 或 PM867/SM812 通过 AC 800M 高 SIL 2 认证
使用 PM865/SM811 或 PM867/SM812 通过 AC 800MHigh SIL 3 认证
支持 S800 I/O 高完整性（PM865、PM866A 和 PM891）
控制器可配置 800xA 控制生成器
控制器通过全面的 EMC 认证
通过 TÜV SIL 2 和 SIL 3 认证 内置冗余以太网通信端口
硬件配置
处理器和内存
配备 96MHz 处理器，提供强大的计算能力。
拥有 32MB 内存，其中大部分用于应用程序，确保系统能够处理大量工业数据和控制任务。
通信接口：
控制器背板包含两个 RJ45 以太网端口（CN1、CN2），支持高速网络通信。
它还包含两个 RJ45 串行端口（COM3、COM4），其中一个是用于一般通信的 RS-232C 端口（COM3），另一个是通常用于连接配置工具的隔离端口（COM4）。
物理特性：
尺寸：宽 119 毫米（4.7 英寸），高 186 毫米（7.3 英寸），深 135 毫米（5.3 英寸）。
重量：包括底座在内约 1200 克（2.6 磅）。
功能和特点
可编程：
支持多种编程语言，如 IEC 61131-3 标准中定义的编程语言，允许用户定制控制逻辑，以适应各种复杂的工业环境和自动化需求。
冗余：
支持冗余配置，以提高系统可靠性和容错性。即使某些设备或组件发生故障，系统仍能正常运行，确保工业自动化流程的连续性和稳定性。
安全性：
PM865K01 具有紧急关机和故障检测等适用于安全关键型应用的安全功能，还通过了 SIL3 级认证，证明了其卓越的安全性能。
实时性：
具有实时控制功能，能够处理实时反馈和动态控制要求，确保系统在预定义参数范围内稳定运行。
高完整性功能：
通过添加 SM81x 模块和 SIL 认证软件，可实现高完整性功能。这样就可以将非关键控制解决方案升级为 SIL 认证解决方案，从而提高系统的整体安全性和可靠性。
环境适应性：
可适应各种工业环境，具有出色的防尘、防潮和耐温性能。
