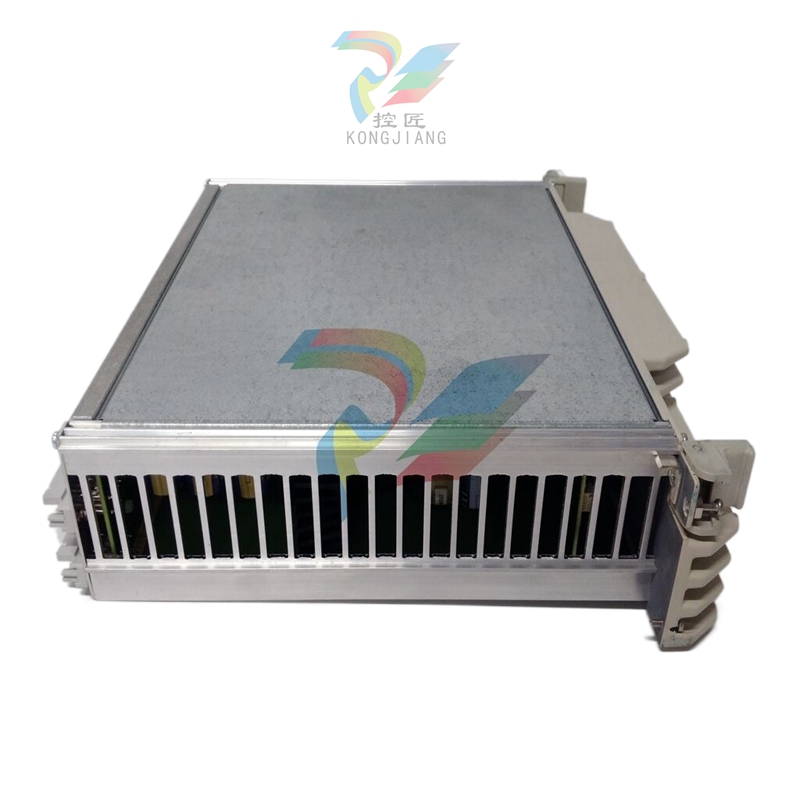

ABB 81EU01-E/R3210 模拟信号输入模块
ABB 81EU01-E/R3210 模拟信号输入模块
说明
该模块共包含 5 个功能单元。每个功能单元可用于任何类型的输入模式。可以任意组合。所有参数的分配和设置均可通过配置表轻松编程。编程值存储在 EEPROM 中，确保在断电时不会丢失。这些值可随时更改。每个模拟信号最多可分配 4 个极限值。在一个输入模块中，最多可进行 5 次独立的校正或滤波计算。编程通过结构化功能块完成。需要考虑与本应用相关的条件。
应用
该输入模块可替代下列带变送器的输入模块：
81EA01-E/R1010 不带修正功能
- 2 线制变送器，4 ... 20 mA，由模块供电
- 4 线制传感器，0/4 ... 20 mA，由模块供电
- 4 线制传感器，0/4 ... 20 mA，通过外部电源供电
81EA01-E/R1111 带修正功能，不输出未修正值（原始值）
- 2 线制传感器，4 ... 20 mA，由模块供电
- 4 线制传感器，0/4 ... 20 mA，由模块供电
- 4 线制传感器，0/4 ... 20 mA，通过外部电源供电
81EA01-E/R1112 带修正功能，输出未修正值（原始值）
- 2 线制传感器，4 ... 20 mA，由模块供电
- 4 线制传感器，0/4 ... 20 mA，由模块供电
- 4 线制传感器，0/4 ... 20 mA，外部供电
特点

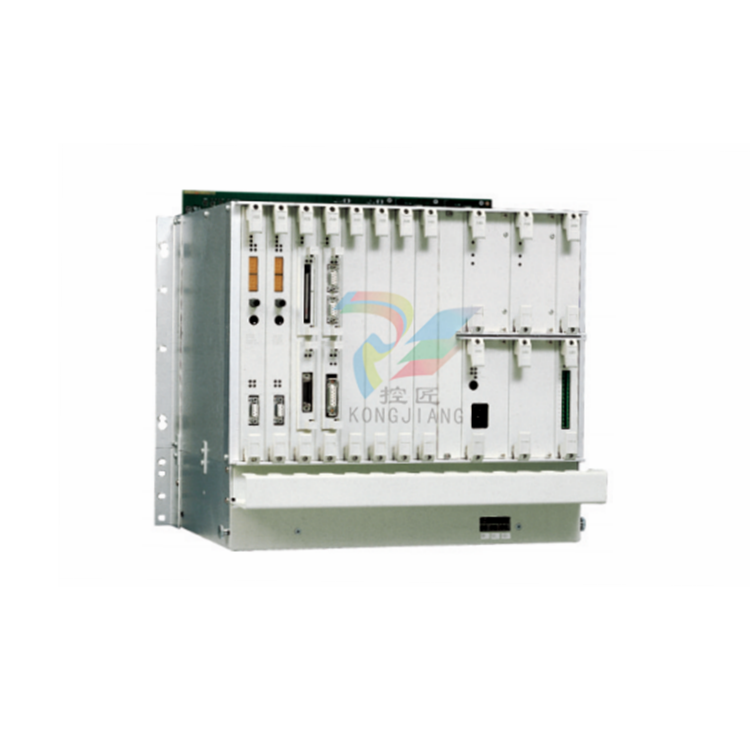

该模块可插入任何带有外接电源装置的 PROCONTROL 控制站。模块配有 PROCONTROL 站总线的标准接口。模块将转换后的输入信号以报文形式通过站总线发送到 PROCONTROL 总线系统。这些报文在发送前都经过检查，并标有测试标志。这确保了接收模块可以检查这些报文的无误传输。
通过站端总线接收的报文，例如用于校正计算的报文，由模块根据其测试标志检查是否无误传输。模块和站端总线的功能单元之间可消除干扰。每个功能单元都有适合不同应用的防短路和受监控的发射机电源。
内部监控电路或输入信号监控功能的响应会在模块前面板上以干扰报警 ST（一般干扰）的形式显示。
模拟变送器的应用
变送器类型
模块的功能单元可用于
- 2 线制变送器，4 ... 20 mA，由输入模块供电
- 4 线制变送器，0 ... 20 mA 和 4 ... 20 mA。20 mA 和 4 ... 20 mA，由输入模块供电
- 4 线制传感器，0 ... 20 mA 和 4 ... 20 mA。20 mA 和 4 ... 20 mA，带传感器外部电源
传感器电源
来自输入模块的传感器电源具有短路保护功能，由相应的电源输出 USn 提供，并在输入模块内部进行监控。在传感器外部供电的情况下，相关功能单元的供电触点保持畅通。在外部供电的情况下，必须考虑不同参考电位之间的最大电位差。不允许并联多个 USn 电源输出端。
模拟信号输入电路和监控
在高精度测量电阻器上，输入电流信号被转换成测量电压，通过多路复用器连接到输入仪表放大器，然后通过 A/D 转换器转换成 12 位数字模拟信号。输入仪表放大器和 A/D 转换器借助参考电压进行监控。模块内部对模拟信号的可信度进行监控。一旦违反上限 (OG) 或下限 (UG)，监控功能就会立即做出反应。这些限值可在配置列表中修改。默认设置为上限 118.75 %，下限 -6.25 %。
可为每个功能单元分别抑制可信度监控。为此，需要在配置列表中输入上限和下限的最大值。数字 12 位信号由正确的符号完成，并由输入模块作为报文发送至站端总线。一旦模拟信号监控响应，将发送设置了干扰位的模拟值报文。
