ABB 800 系列涡轮机模块 自动同步器 AS800
ABB 800 系列涡轮机模块 自动同步器 AS800

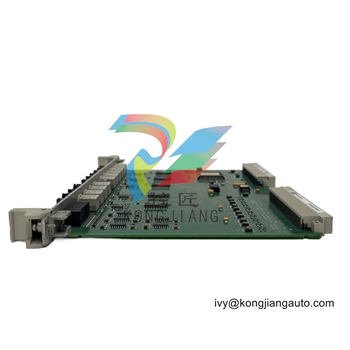

描述
自动同步器 AS800 为 System 800xA 或任何其他带 Profibus 接口的控制器增加了断路器自动闭合功能。它可用于发电机与电网同步，以及开关站应用中的点对点总线同步。 AS800 模块支持工作频率为 50 或 60 Hz 的高低范围（0-130 VAC 和 0-50 VAC）总线输入电压。 AS800 的功能包括自动匹配电压、频率和相位，以及自动关闭发电机断路器。
附加功能
内置 Profibus 接口
非专有通信，实现真正的开放式架构集成
主站和线路冗余
同步验证
AS800 内置独立的同步电路，用于检查主电路。 当发生电压、频率和相位匹配时，AS800 只有在一次和二次同步电路一致时才会合闸。
死母线功能
AS800 具备识别死总线情况的智能，在外部启用（死总线启用输入）后，将执行断路器合闸操作。
独立模式
AS800 可通过 Profibus 通信与主控制器（如 AC800M）协调运行。它还可通过硬接线数字输入和 RS-232 物理接口的串行通信独立运行。
输入
AS800 现场输入包括 2 个交流电压信号（总线需要同步）和 8 个数字输入，用于过程反馈和独立模式接口。
2 个交流输入（120VAC 50/60Hz）
线路/发电机
总线 A / 总线 B（开关站应用）
2 个数字输入（24/48/125VDC、120VAC）
发电机断路器
死区总线启用
6 路数字输入（24/48VDC）
断路器状态反馈
独立继电器反馈
4 个允许独立模式
输出
有 6 个输出用于驱动外部继电器 (ROM810)，以实现电压调整器控制、频率控制和发电机断路器控制。 两个断路器控制继电器（Main 和 Indicheck）可串联连接。
6 个继电器输出
发电机主断路器
发电机断路器
电压升高
电压降低
速度提升
速度降低
适用硬件
自动同步器 AS800 有三个主要组件，设计方便，易于集成和快速组装。
通用处理器模块 (CPM810) 执行自动同步软件算法，并通过 Profibus DP 与主控制器通信。
自动同步模块 (ASM810) 接收现场输入并将其数字化。
终端底座单元 容纳 CPM810 和 ASM810 模块，并提供电源、现场输入和通信终端。AS800 可根据每个特定应用的要求，连接一个或多个继电器输出模块 (ROM810)。
AS800 硬件
1 个 CPM810 通用处理器模块
1 -ASM810 自动同步模块
1 -TBU810 终端底座单元
ROM810 继电器输出模块
连接控制处理器的 Profibus 接口
非专有通信，实现真正的开放式架构集成
主站和线路冗余
灵活的安装配置
可安装在 Din 轨道上
标准 24VDC 电源
现有机柜安装改造
涡轮机甲板安装，无需为新安装布线
组件通用性
CPM810、TBU810 和 ROM810 通用于所有三种涡轮机产品（AS800、TP800 和 VP800）
提供应用灵活性和便利性
降低备件成本
