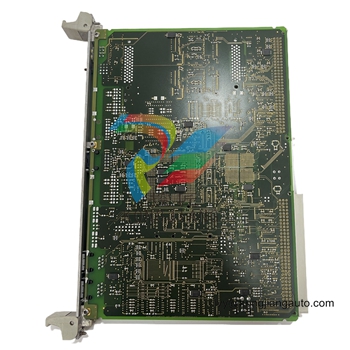

ABB DCV 700 晶闸管面板
ABB DCV 700 晶闸管面板
描述
DCV 700 转换器为全数字式，安装在外壳内，配有所有必要设备，符合最严格的安全标准。转换器可用于标准应用，但也可灵活定制，以满足最苛刻的应用要求。
全面的产品系列
DCV 700 转换器提供 6/ 和 12 脉冲 2 或 4 象限，电流范围为 22 至 5150/10300 A，电源电压为 200 至 1000 VAC。有多种选件可供选择，可为用户提供满足最苛刻技术要求和性能期望的系统。整个系列的通用控制电子元件减少了备件库存和培训需求。
广泛的工业应用
DCV 700 系列可处理下列应用中最苛刻的要求：
- 轧机
- 纸浆和造纸
- 金属（铸造、加工生产线等）
- 物料搬运（起重机、升降机等）
数字控制
为了满足最严格的控制要求，DCV 700 具有速度控制功能，可减少机械系统中产生的齿轮反向间隙和扭转振动的影响。高性能的速度和扭矩控制可满足快速响应和控制精度的所有要求。电枢电流控制的自动调整功能可简化调试程序。
诊断功能
数字控制可进行全面诊断，例如检测
- 过流
- 过压
- 通过控制面板和调试与维护工具可轻松排除故障。
与交流变频器的共性 - 灵活的系统配置
直流和交流变频器共有的一些最重要的功能和优点包括
- 应用控制系统 (APC) - 更少的备件
- 与自动化系统连接
- 调试、维护和编程工具 - 减少培训
- 控制面板 - 快速获取信息
- 驱动器-MNS 机柜 - 标准化优势；可构建混合系统
- 提供 EMC 设计
用于应用、驱动和扭矩控制的转换器软件
驱动控制接收速度或扭矩参考，并向扭矩控制提供扭矩参考。扭矩控制器控制电枢电流、磁场电流和电磁场。它从驱动控制或应用控制器 (APC) 接收扭矩参考值。电枢电流的自动/手动调节简化了调试过程，使调节程序更加灵活。
多种解决方案
- 额定电流从 6 到 450 A
- 集成、独立或外置
- 两相或三相版本
- 数字控制
- 自动/手动调整
驱动控制器 DDC 中的 I/O 连接用于安全和其他驱动专用功能，如紧急停止和电机温度测量：
- 3 个数字输入端
- 4 个数字输出端
- 5 个模拟输入端
- 2 个模拟输出
- 1 个脉冲编码器输入端
- 1 个紧急停止输入
- 1 个急停输出
- 1 个电流源
- 1 个电压基准输出端
- 1 个实际电枢电流输出端
