概述
Advance Optima AO2000 系列是用于工艺气体分析的模块系列。
该产品系列包括以下模块：
- 分析仪模块
- 气动模块
- 电子模块
- I/O 模块和 I/O 板
- 带显示屏和控制单元的外壳
- 系统总线
模块可以各种方式排列，组成单个或多个分析仪系统。
一个分析仪单元（见第 5 页的示例 1）通常包括
- 一个分析仪模块
- 电子模块
- 电源
- 带显示屏和控制单元的外壳
一个多分析仪系统（见第 5 页的示例 2）在最大扩展阶段由以下部分组成：
- 四个分析仪模块，最多可处理六个样品组件
- 气动模块
- 电子模块
- 所需的电源数量
- 所需外壳数量
气动模块
气动模块配备齐全时包含以下元件：
- 一个或三个用于控制测试气体供应的电磁阀
- 一个或两个一次性元件，用于精细过滤
- 一个带粗过滤器和毛细管的供气泵
- 一个或两个流量监控器

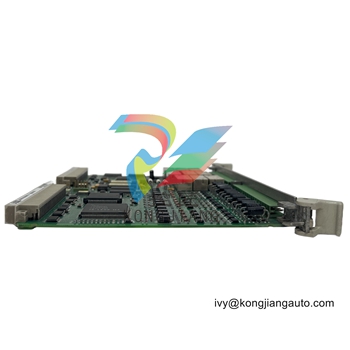

电子模块
电子模块包括系统控制器、I/O 模块和 I/O 板。
系统控制器执行以下功能：
- 处理和传输分析仪模块传感器电子装置提供的测量值
- 补偿测量值，如交叉灵敏度校正
- 控制系统功能，如校准
- 显示和控制功能
- 控制相关系统，如气体供应
- 与外部系统通信
I/O 模块直接连接到系统控制器板上。I/O 模块有四种类型：
- 模拟输出模块有两个模拟输出。
- 数字量 I/O 模块有四个数字量输入和四个数字量输出。
- Modbus 模块有一个 RS485 和一个 RS232 接口。
- Profibus 模块有一个 RS485 和一个 MBP 接口（非本安型）。
I/O 模块和 I/O 板的应用实例包括
- 输出测量值
- 输出状态和报警信号
- 校准控制
- 控制外部电磁阀和泵
- 测量范围切换和反馈
- 提供外部分析仪电流或状态信号
- 提供外围设备的状态信号
