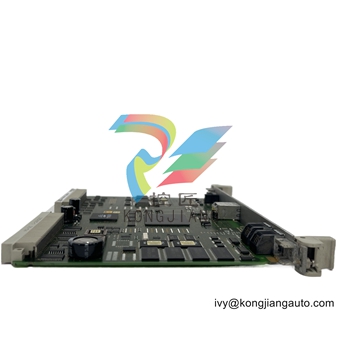

ABB REF 542plus 1MRS756269 馈电终端
ABB REF 542plus 1MRS756269 馈电终端
功能
- 实时多功能保护和开关设备控制：
- 保护
- 故障定位器
- 测量
- 控制
- 监测和诊断
- 电能质量功能
- 通信
- 自我诊断
- 实现保护和控制方案修改的任务分离
- 人机界面和基本单元分离，安装灵活多变
- 大型多语言 LCD 显示屏，用于显示单线图、文本信息和菜单文本
- 计算的主要数量包括
- 0-30 分钟可设置监控时段内的最大电流和平均电流
- 中断电流之和
- 运行时间
- 开关周期数
- 弹簧充电时间监控
- 跳闸线圈监控
- 二进制输入和输出模块，用于连接外部过程
- 模拟输入模块，用于一次电流和电压信号：
- 模拟变压器
- 无感传感器
- 生命周期可追溯性
- 可选模拟输入模块 4-20 mA
- 可选模拟量输出模块 0(4)-20 mA
- 用于变电站自动化系统的可选通讯模块
- 用于嵌入式网络服务器的以太网接口
- 用于时间同步的可选光输入端口
- ABB 配电自动化系统的一部分
概述
馈电终端 REF 542plus 是用于配电系统的紧凑型保护、控制、测量和监视终端。同一终端可用于馈线、变压器和电机保护与控制，或仅用于开关设备控制。 该终端具有一系列令人印象深刻的保护和管理功能，可随时根据预期应用调整设备。
应用
监控和自诊断 REF 542plus 提供多种用于监控一次设备和自诊断的功能。下列计算量可用于一次部件监控：
- 观察期间（0 ... 30 分钟）的最大电流和平均电流
- 中断电流之和
- 运行时间
- 开关周期数（开闭断路器）
- 弹簧充电时间监控（适用时）
- 跳闸线圈监控
REF 542plus 配备有自诊断程序，可持续检查硬件和软件模块的状态。每个 REF 542plus 二进制输入和输出模块都配有一个看门狗触点，在发生故障或断电时触发。该触点可用于检测设备故障并启动相应措施。模拟输入通道可以选择监控。与仪表变压器或传感器的连接中出现断线时，可进行检测并触发警报。
保护功能
REF 542plus 具有多种保护功能。如前所述，可配置多种保护方案，用于保护多个系统组件。可用的保护功能取决于订购的软件许可证。许可证包括基本低电平、基本、多重低电平、多重、差分和距离。 表 20 列出了相应的保护功能。
电流保护：
- 浪涌闭锁 (68)
- 瞬时过流 (50)
- 过电流定时，2 个阈值 (51)
- 定向过流，2 个阈值 (67)
- 过电流 IDMT (51 IDMT)
- 过电流，带自由编程跳闸特性 8 个阈值 (51)
- 过电流定向，带自由编程跳闸特性 8 个阈值 (67)
- 接地故障，2 个阈值 (51N)
- 接地故障 IDMT (51 IDMT)
- 接地故障定向，2 个阈值 (67N)
- 接地故障定向敏感 (67S)
- 接地故障定向扇形 (67NS)，10 个阈值
- 接地故障，带自由编程跳闸特性 8 个阈值 (51)
- 电压保护：
- 瞬时过电压 (59)
- 过电压定时，2 个阈值 (59)
- 欠压 瞬时 (27)
- 欠压定时，2 个阈值 (27)
- 残余过电压，2 个阈值 (59N)
