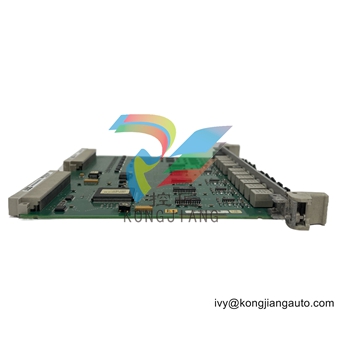

产品描述
630 保护和控制系列继电器是 ABB Relion® 产品系列的成员。630 系列继电器具有功能可扩展性和灵活配置性的特点。
灵活适应特定应用要求
630 系列继电器既可用于单母线应用，也可用于双母线应用，带有一个或两个断路器和多个开关设备。 它们还支持大量手动和电动隔离开关和接地开关。因此，630 系列继电器可用于控制各种类型的开关设备。
630 系列继电器提供预定义配置，旨在满足最典型的保护和控制要求，实现快速、简便的设置。这些预配置既可直接使用，也可通过符合 IEC 61850 标准的保护和控制 IED 管理器 PCM600 轻松定制，以满足特定应用的要求（可自由选择功能）。
人机界面
630 系列继电器配备大型图形显示屏，可显示可定制的单线图 (SLD)，并带有断路器、隔离开关和接地开关的位置指示。此外，还可显示配置提供的测量值。 单线图可以通过 PCM600 进行灵活调整，以满足用户需求，不仅可以本地访问，还可以通过基于网络浏览器的人机界面 (HMI) 进行访问。
630 系列人机界面有 15 个三色 LED 灯和 5 个可配置的按钮，可用作各种任务的控制按钮，如闭锁、调整设置组或触发干扰记录器。 这五个按钮还可以方便地用作菜单快捷键。630 系列继电器配备了大量的 IO，因此从布线角度来看，分离式人机界面是集成式人机界面的一个非常有利的选择。
标准化通信
630 系列继电器完全支持用于变电站自动化设备通信和互操作性的 IEC 61850 标准第一版。继电器还支持 DNP3 (TCP/IP) 和 IEC 60870-5-103 通信协议，并可同时使用两种协议。支持的通信协议（包括 IEC 61850）可与各种电站自动化和 SCADA 系统实现无缝连接。
IEC 61850 标准的实施涵盖纵向和横向通信，包括根据 IEC 61850-8-1 采用二进制和模拟信号的 GOOSE 消息传递。模拟 GOOSE 消息传递可通过站端总线快速传输模拟测量值。例如，这有助于与其他继电器共享 RTD 输入值（如周围温度）。GOOSE 消息传递可替代传统的硬接线信号，在继电器之间交换联锁信息。对于时间要求严格的应用，630 系列继电器支持使用 SNTP 通过以太网进行同步，或使用 IRIG-B 通过单独的总线进行同步。
客户的主要优势
- 灵活的解决方案，适用于要求苛刻的公用事业和工业配电系统，在一个继电器中集成了保护、控制、监测和监督功能
- 应用范围广--馈线、变压器、电机和发电机保护与控制
- 功能可扩展性和灵活配置性--通过自由选择功能，轻松定制便捷的预配置，满足特定应用需求--根据 IEC 61850 标准快速发送 GOOSE 信息，减少面板间布线，实现监控通信
- 分离式人机界面 - 作为集成式人机界面的可选项 - 由于 IO 数量大，从布线角度来看非常有利
- 大型图形显示屏，用于显示可定制的 SLD，可在本地或通过基于网络浏览器的人机界面进行访问
- 广泛的生命周期服务
应用
REF630 设计用于隔离中性点、电阻接地、补偿接地或有效接地配电网络中的架空线路和电缆馈线的主要保护。该综合馈线管理继电器提供四种预定义配置，适用于开环/闭环馈线应用、径向架空/混合线路馈线应用、环形/网状馈线应用和母线分段器。
接地故障保护功能已大幅扩展，现在不仅包括定向和非定向、瞬态/间歇、瓦特计量和基于导纳的接地故障保护，还包括谐波和基于多频导纳的接地故障保护。新增加的功能将接地故障保护提升到了新的高度，形成了广泛的接地故障保护组合。此外，间歇性接地故障保护的灵敏度也得到了显著提高，并增加了无功欠压保护功能。
REF630 还包括一个故障定位器，可定位径向配电网络中的短路以及有效接地和低电阻接地网络中的接地故障。如果故障电流等于或大于负载电流，隔离中性点配电网络中的接地故障也会被定位。
产品亮点
- 广泛的接地故障保护组合，具有独特的多频导纳保护功能，灵敏度和选择性更高
- 先进、快速的短路和接地故障定位功能
