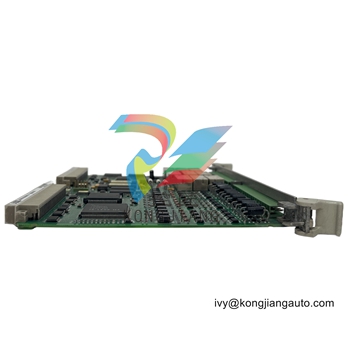

ABB REF 541 1MRS750443-MBG 馈电终端
ABB REF 541 1MRS750443-MBG 馈电终端
功能
- 用于中压网络保护、控制、测量和监控的馈电终端。
- 通过传统的测量互感器或电流传感器和分压器测量电压和电流。
- 固定式人机界面，包括大型图形显示屏，或用于灵活安装开关柜的外部显示模块。
- 保护功能，包括非定向和定向过流和接地故障保护、残压、过压和欠压保护、热过载保护、CBFP 和自动重合闸。
- 控制功能，包括本地和远程控制带同步校验的开关对象、开关对象的状态指示以及区间和站级联锁功能
- 测量相电流、相间电压和相间中性点电压、中性点电流和残压、频率、功率因数、有功功率、无功功率和电能。
- 先进的电能质量测量功能。电流和电压的总谐波失真 (THD) 测量。测量短时电压变化，如骤降、骤升和短时中断。
- 状态监测，包括断路器状态监测、跳闸电路监控和馈线终端内部自我监控。
- 通过二进制输入进行时间同步。每秒或每分钟一次同步脉冲。
- 故障定位仪，用于查找各种网络中的短路故障，以及有效接地和低电阻/低电抗接地网络中的接地故障。
- 附加功能包括同步检查、频率保护、电容器组保护和控制。
- 用于温度测量、电流/电压测量和 mA 输出的 RTD/模拟模块。
- 通过三个通信接口进行通信：一个用于与 PC 进行本地通信，两个用于同时进行双端口通信，例如用于变电站通信系统和变电站监控系统。
- 可选择的功能块命名： ANSI 设备编号、IEC 符号或 ABB 命名。
- 通过 SPA-ZC 400 适配器支持 IEC 61850 协议。
- 通过 SPA-ZC 302 适配器支持 Profibus-DPV1 协议
- ABB 配电自动化系统的一部分。
应用
REF 541、REF 543 和 REF 545 馈电端子模块设计用于中压电网的保护、控制、测量和监视。
它们可用于不同类型的开关设备，包括单母线、双母线和双工系统。保护功能还支持不同类型的网络，如隔离中性线网络、谐振接地网络和部分接地网络。
应用领域还包括各种应用的保护功能，如基于频率和电压的保护、电机保护、热过载保护、电容器组保护和同步检查/电压检查功能。
除了保护、测量、控制和状态监测功能外，馈电终端还具有大量 PLC 功能，可将变电站自动化所需的多种自动化和顺序逻辑功能集成到一个设备中。
REF 54_ 馈电终端集成了多种馈电终端功能：
- 保护功能
- 测量功能
- 扰动记录器
- 电能质量功能
- 控制功能
- 故障定位器
- 状态监测功能
- 一般功能
- 通信功能
- 标准功能
扰动记录器
瞬态干扰记录器可记录 16 个电流或电压波形和 16 个逻辑数字信号。模拟输入的采样频率在额定频率 50 Hz 时为 2 kHz，在额定频率 60 Hz 时为 2.4 kHz。
用户可以根据模拟输入的数量在一定范围内设置记录长度。记录次数取决于采样频率、记录长度和模拟输入端数量。
记录可通过 DRCollector 工具上传，该工具可将数据转换为 COMTRADE 格式。CAP501 和 CAP505 继电器工具支持 DR-Collector 工具。
一般功能
附加功能可用于不同的一般用途，如激活人机界面背光、开关组、重置操作指示、锁存输出信号、寄存器和干扰记录器。
