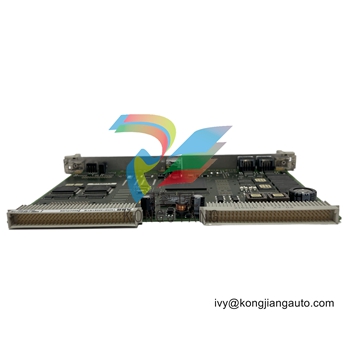

产品描述
RED 670 IED 用于保护、控制和监测所有类型网络中的架空线路和电缆。该 IED 可用于最高电压等级。它适用于保护重载线路和多终端线路，跳闸要求为单极、双极和/或三极。IED 还适用于保护发电机组变压器的电缆馈线。
相位隔离电流差动保护对高阻性故障具有极高的灵敏度，并提供安全的相位选择。 六路稳定电流输入可用于三终端应用中的多断路器布置或单断路器布置的五终端应用。基于 IEEE C37.94 标准的远程通信可在重要装置需要时提供冗余。充电电流补偿功能可在长距离架空线路和电缆上实现高灵敏度。全方案距离保护包括独立保护或远端通信故障时的后备保护。在 IED 之间的通信中，有 8 个用于行程间和二进制信号的通道。
特点
- 保护、控制和监测 IED，具有广泛的功能库和配置可能性，硬件设计可扩展，以满足特定用户的要求
- 用于架空线路和电缆
- 用于变压器馈线
- 用于单相和/或三相跳闸
- 用于三通馈线的高阻抗差动保护
- 相位隔离线路差动保护，最多可为 5 个线路终端提供 6 个稳定输入，带
- 充电电流补偿
- 在双断路器、环形断路器和一个半断路器安装中，每个 CT 都有单独的输入端，以提高穿越故障稳定性
- 适用于采用 C37.94 协议的多路复用、路由交换和专用光纤通信网络
- 可将电力变压器纳入保护区域
- 最多可传输八个二进制信号
- 利用回音法或内置 GPS 进行时间同步
- 全方案相间和相地距离保护，最多可分为三个区域：
- 所有类型的方案通信
- 负载侵蚀功能
- 单断路器或多断路器布置的同步检查和死线检查功能：
- 可选择通电方向
- 内置电压选择的两种功能
- 单相、两相和/或三相重合闸的自动重合闸功能：
- 针对多断路器布置的两种带优先电路的功能
- 与同步检查功能合作
- 可通过通信从远程或通过二进制输入与本地开关进行开关操作
- 可选择附加软件功能，如距离保护、控制和监控
- 内置用于站总线 IEC 61850-8-1 的数据通信模块
- 用于站总线 IEC 60870-5-103、LON 和 SPA 的数据通信模块
- 集成干扰和事件记录器，最多可记录 40 个模拟信号和 96 个二进制信号
- 通过 IEC 61850-8-1、LON、SPA、二进制输入或可选 GPS 模块实现时间同步
- 模拟测量精度高达 0.5%（功率）以下，0.25%（电流和电压）以下，可通过现场校准优化总精度
- 多功能本地人机界面
- 通过内部事件记录器实现广泛的自我监控
- 六组独立的完整设置参数，带密码保护功能
- 功能强大的 PC 软件工具，用于设置、干扰评估和配置
- 用于 C37.94 和 G.703 的远程终端数据通信模块
功能
- 差分保护
- 高阻抗差分保护（PDIF、87X）
- 线路差分保护
- 线路差分保护，3 个 CT 组，2-3 个线路端 (PDIF, 87L)
- 线路差动保护，6 CT 组，3-5 线端 (PDIF, 87L)
- 线路差动保护，3 CT 组，带区内变压器，2-3 线端 (PDIF、87LT)
- 线路差动保护，6 个 CT 组，带区内变压器，3-5 个线路末端 (PDIF、87LT)
- 距离保护 - 距离保护区域 (PDIS, 21)
- 带负载侵蚀的相位选择 (PDIS, 21)
- 功率波动检测 (RPSB, 78)
- 故障逻辑自动切换 (PSOF)
