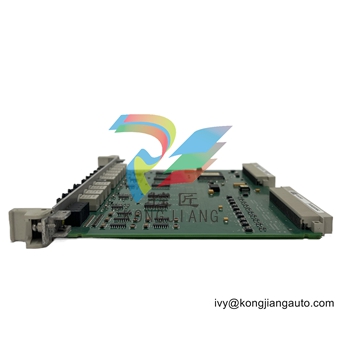

ABB SPAD 346 稳定差动继电器
ABB SPAD 346 稳定差动继电器
设计
馈线保护继电器有六个相电流通电输入端和剩余电流或中性点电流输入端。继电器还配有九个输出继电器，用于 CB 控制和信号等。
差动继电器由三个继电保护模块组成，即差动继电器模块、接地故障继电器模块和过流与接地故障组合继电器模块。这些模块与电源模块和位于系统前面板后面的 I/O 继电器模块一样，都是可抽出式的。
差动继电器模块 SPCD 3D53
差动继电器模块包括三个保护单元，即稳定差流单元、瞬时差流单元和断路器故障保护单元。此外，该模块还包含一个扰动记录单元。
稳定差动电流单元是主要的差动保护装置。该单元具有二次和三次谐波抑制、可选变压器矢量组、零序电流消除、CT 变比数值校正以及跳闸、闭锁和控制信号的灵活配置等功能。
瞬时、非稳定差动电流单元作为超快速保护单元，在重故障时动作时间小于 30 毫秒。断路器失灵保护装置由其他保护装置的主跳闸信号激活，如果主断路器失灵，它将提供第二个跳闸信号，并将其路由至备用断路器。 该模块可持续监控被保护对象，并存储故障前和故障后的网络信息，用于故障后分析。
接地故障继电器模块 SPCD 2D55
接地故障继电器模块测量被保护对象两侧的中性点电流和/或剩余电流。接地故障保护可通过四种不同的原理实现，即高阻抗原理、数值稳定差流原理、剩余过流原理或中性点过流原理。 保护对象的两侧可以相互独立，这意味着一侧的保护原理不必与另一侧相同。
断路器失灵保护单元由保护单元的主跳闸信号激活，如果主断路器失灵，它将提供第二个跳闸信号，并将其发送至备用断路器。 接地故障继电器模块还包含一个数字式扰动保护器。
应用
稳定差动继电器 SPAD 346 C 设计用于保护双绕组电力变压器和发电机-变压器装置免受绕组短路、匝间故障、接地故障和短路的影响，以及保护发电机和电动机免受绕组间故障和磁极短路的影响。此外，该继电器还可用于三绕组电力变压器的保护（条件是电力变压器 75% 的短路电源来自同一方向），以及补偿电抗器和短电缆线路的保护。
保护双绕组电力变压器时无需中间变压器，因为继电器可以通过数字方式进行矢量组匹配、消除相电流的零序分量和 CT 变比校正。
特点
- 集成三相差动继电器、三相过流继电器和可多配置接地故障继电器
- 通过常开或常闭触点激活报警通道
- 稳定差动继电器模块为双绕组电力变压器和发电机-变压器装置提供绕组短路和匝间故障保护，为发电机提供绕组短路保护
- 接地故障继电器模块，根据所选原理为变压器高压侧和低压侧提供保护：稳定差流原理、高阻抗原理、剩余电流原理或中性点电流原理
- 三级过流模块为电力变压器和发电机提供保护，并提供两级后备接地故障保护
- 即使电流互感器部分饱和，运行时间也很短
- 差动继电器模块的运行特性易于适应不同的应用场合
- 在保护区域外发生故障和变压器冲击电流时可稳定运行，避免不必要的操作
- 二次谐波抑制，防止变压器浪涌电流时继电器意外动作
- 抑制五次谐波，防止变压器过励磁时发生不必要的继电操作。如果在危险的过电压下，五次谐波和基频分量的比值上升过高，则可以终止五次谐波抑制功能。
