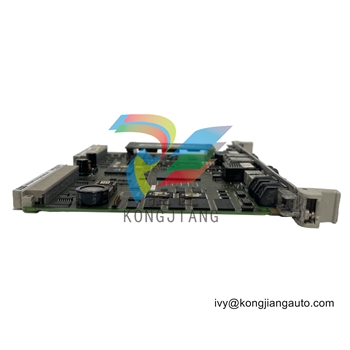

ABB UNITROL®6000 励磁系统
ABB UNITROL®6000 励磁系统
描述
ABB UNITROL® 励磁系统是许多发电机组的关键部件，发电厂业主和运营商使用该系统来实现资产的可靠性、稳定性和快速瞬态响应，以满足电网要求。
UNITROL® 6000 励磁系统系列专为广泛的应用而设计：
- 发电机：蒸汽、燃气、核能和水力发电厂，核能应急柴油机
- 电机：钢铁厂、纸浆和造纸厂、化工厂、天然气生产厂、炼油厂
用于间接和静态励磁系统的 UNITROL® 6000 有以下型号：
- UNITROL® 6000 中型
- UNITROL® 6000 X 功率型
部分应用
- 水电站
- 抽水蓄能电站
- 联合循环电厂
- 无刷励磁临界蒸汽电厂，Ifn 200 A，400 Hz 电源
工程解决方案：
- 在线供电传输
- 电气制动
选定应用
- 核电站，现场电流 Ifn >10,000 A
- 地下水电站，Ifn 4,500 A，带冗余空气-水热交换器系统
- 燃气轮机发电厂，MEGATROL 成套设备，电流 Ifn 6,000 A，静态变频器 15 MW，用于涡轮机启动
- 燃煤电厂，Ifn 3,500 A，电源部分装在 IP54 容器中，独立的 AVR 柜，间距大于 150 米
- 水电站，Ifn 4,000 A，两个直流场断路器，一个用于直流备用励磁
闭环控制
- 带 PID 滤波器的电压调整器（自动模式）
- 带 PI 滤波器的现场电流调节器（手动模式）
- 无功和/或有功电流下降补偿
- 限制器电路，确保发电机在安全范围内运行： - 最大和最小场电流 - 最大定子电流，取决于机器冷却介质温度 - P/Q 欠励磁 - 电压/赫兹
- 手动限制，即使以手动模式控制，也能将发电机保持在安全范围内
- 功率因数/反应负荷控制
- 电力系统稳定器
保护和监控功能
- 监控和保护功能可在三个动作级别上自由配置：
- 仅报警信号
- 切换至冗余电路
- 保护资产的瞬时励磁跳闸
主要可用功能
- 过流保护（瞬时/反时限）
- 电压/赫兹保护
- 失磁保护
- 转子温度
- 晶闸管导通监控
- 实际值监控
电力系统稳定器 (PSS)
PSS 功能通过利用励磁来抑制功率振荡，从而提高发电机和输电系统的稳定性。
UNITROL® 6000 可选配 PSS 类型：
- 符合 IEEE 标准 421.5-2016 的 PSS 2A/2B/2C
- PSS 4B/4C，符合 IEEE 标准 421.5-2016
- 瑞士 ABB 开发的自适应 PSS (APSS)，可根据当前网络条件优化 PSS 设置，最大限度地提高可用性，避免在弱网络中因阻尼不足而跳闸。
主要特点（UNL14300）
- 交流供电电压高达 1,500 V
- 绝缘测试电压高达 7.5 kV
- 冷却风扇噪音低 ≤70 dB(A)
- 主动电流平衡控制
- 冗余风扇，可在运行期间更换
- 抽屉式 "设计，用于安全在线维修和功能测试
