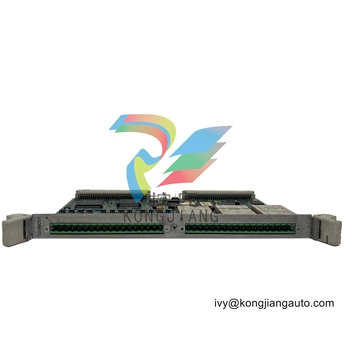

ABB REB500 分布式母线保护
ABB REB500 分布式母线保护
描述
数字式母线保护 REB500 专为额定频率为 50、60 和 16.7 Hz 的中压、高压和超高压母线装置的高速选择性保护而设计。硬件和软件的结构都是模块化的，可以根据一次系统的布局方便地配置保护装置。系统的灵活性使得从单母线到带转换母线、环形母线和 1½ 断路器方案的四重母线的所有母线配置都能得到保护。在 1½ 断路器方案中，母线和整个直径（包括存根/区域）都能得到保护。集成的跳闸方案可节省外部逻辑和接线。其容量足以保护多达 60 个馈线（母线单元）和总共 32 个母线区。数字式母线保护 REB500 可检测固态接地和电阻接地电力系统中的所有相线和接地故障，以及非接地系统和带彼得森线圈系统中的相线故障。对于保护区域内的所有故障，保护都能判别运行，对于保护区域外的所有故障，保护都能保持可靠稳定。
主要特点
- 低阻抗母线保护
- 存根和 T 区保护
- 采用两个独立的测量标准，功能可靠性高：
- 稳定的差动电流算法
- 定向电流比较算法
- 逐相测量
- 降低 CT 性能要求
- 即使在 CT 饱和的情况下也能保持较高的故障稳定性
- 全固态母线仿真 - 无需切换 CT 回路
- 跳闸时间短，不受电厂规模或配置的影响
- 集中布局： 在一个或多个房间内安装硬件
- 分布式布局： 分布式布置：安装在一个或多个隔间内的硬件；在靠近馈电线的位置，采用与 CT、隔离器、断路器等短路连接的方式。
- 托架单元与中央单元之间通过光缆连接
- 最大允许长度 1200 米
- 用于分布式和集中式布局
- 光纤连接意味着即使靠近高压电力电缆也不会干扰数据传输
- 在变电站扩建的情况下，例如采用集中式和分布式混合布局时，可以不受限制（集中式布局）地替换现有的母线保护方案
- 易于扩展
- 用户友好、基于 PC 的人机界面 (HMI)
- 全数字信号处理
- 全面的自我监控
- 在机舱单元中设置二进制逻辑和计时器
- 集成事件记录
- 集成的电力系统电流干扰记录
- 由于标准化和不同单元数量少，所需备件最少
- 通过 IEC 61850-8-1、IEC 60870-5-103 和 LON 为变电站监控系统提供通信设施
- IEC 62439 标准冗余站总线通信
- IEC 61850-9-2 LE 过程总线通信
选项
- 断路器故障保护（也可单独操作，无母线保护）
- 末端故障保护
- 定时过流保护
- 断路器极差
- 电流和电压释放标准
- 电力系统电压扰动记录
- 阻抗接地网络的独立 I0 测量
- 与变电站监测和控制系统通信（IEC 61850-8-1 / IEC 60870-5-103 / LON）
- 带显示屏的内部用户友好型人机界面
- 为中央单元和/或插座单元提供冗余电源
